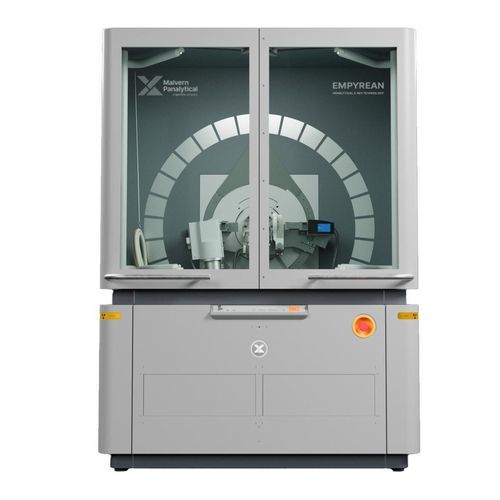

Spettrometro a raggi X Empyrean XAS

per spettroscopiaper laboratorioper R&S

Panoramica
Empyrean XAS integra la spettroscopia di assorbimento ai raggi X in laboratorio (XANES ed EXAFS) nella piattaforma Empyrean multi‑tecnica, consentendo misure combinate di diffrazione, scattering, imaging e spettroscopia su un unico strumento per un'analisi strutturale e chimica coerente.

Capacità principali

• Combinare struttura cristallina a lungo raggio (diffrazione) con organizzazione a scala nanometrica (scattering) e imaging strutturale
• Ottenere informazioni chimiche locali specifiche per elemento tramite XANES ed EXAFS
• Rilevare più bordi di assorbimento in sequenza senza ampia riconfigurazione

Informazioni chimiche locali tramite XAS
XAS sondà l'ambiente chimico locale di elementi selezionati misurando l'assorbimento vicino ai bordi. XANES è sensibile allo stato di ossidazione e alla struttura elettronica vicino al bordo; EXAFS fornisce informazioni quantitative sulla struttura a breve raggio a energie maggiori.

• Identificazione degli stati di ossidazione
• Determinazione della geometria di coordinazione
• Misura delle distanze interatomiche
• Analisi dell'ordine a corto raggio

Prestazioni quantitative
Empyrean XAS produce dati spettrali riproducibili adatti ad analisi qualitative e quantitative. L'elevata risoluzione energetica supporta l'analisi dettagliata delle caratteristiche XANES (inclusi i pre‑edge), mentre un ampio range in k permette l'analisi quantitativa EXAFS per estrarre numeri di coordinazione e distanze. Le misure vengono effettuate in geometria di trasmissione per una quantificazione robusta.

Copertura elementare ed energetica
I bordi supportati includono i K‑edge di metalli di transizione a Z medio (es. Ti, Fe, Ni, Mo) e i L‑edge di elementi più pesanti (es. Ba, Ce). Gamma di energia accessibile: 4–20+ keV. Più bordi possono essere registrati in un singolo esperimento per caratterizzare efficacemente materiali multielemento.

Capacità multi‑bordo per materiali complessi
La misura sequenziale di più bordi evita riconfigurazioni ripetute dello strumento, accelerando l'analisi di catalizzatori multicomponente, elettrodi per batterie, ossidi funzionali e leghe multi‑elemento.

• Catalizzatori multicomponente
• Elettrodi per batterie
• Ossidi funzionali
• Leghe multi‑elemento

Integrazione nella piattaforma Empyrean
Empyrean XAS si integra nella piattaforma modulare Empyrean. Il concetto PreFIX consente scambi rapidi e riproducibili delle configurazioni di misura (diffrazione, scattering, imaging, spettroscopia) con minimo riallineamento, supportando tecniche complementari in un unico flusso di lavoro.

Software e strumenti di workflow
Il software integrato guida setup, acquisizione e interpretazione. Strumenti chiave del workflow includono:

• Acquisizione dati automatizzata
• Allineamento e normalizzazione delle scansioni
• Correzione rivelatore e sottrazione del fondo
• Fitting pre‑edge e post‑edge
• Elaborazione spettrale e curazione dei dati

Applicazioni
Applicazioni tipiche:

• Accumulo di energia — monitorare variazioni di stato di ossidazione e evoluzione strutturale locale nei materiali per batterie
• Catalisi — caratterizzare siti attivi, stati di ossidazione e percorsi di reazione
• Materiali avanzati — studiare ordine a corto raggio, difetti e struttura elettronica
• Scienze ambientali e geologiche — analizzare elementi in tracce e trasformazioni chimiche

Documentazione
Documenti disponibili:

• Empyrean Series 3 Pre‑Installation manual — Versione 3, 14 feb 2023 (English)
• Empyrean Series 3 User Guide — Versione 3, 03 mag 2022 (English)

Specifiche tecniche

• Tecniche: XANES, EXAFS
• Gamma energetica: 4–20+ keV
• Modalità di misura: Trasmissione
• Risoluzione energetica: Fino a 1,3 eV @ 8 keV
• Potere risolutivo: Fino a E/ΔE ≈ 6150
• Bordi accessibili: K‑edge dei metalli di transizione 3d e L‑edge degli elementi pesanti
• Ambiente: Funzionamento in aria ambiente
• Studi operando: Supportati
• Tempo di misura: Minuti a ore
