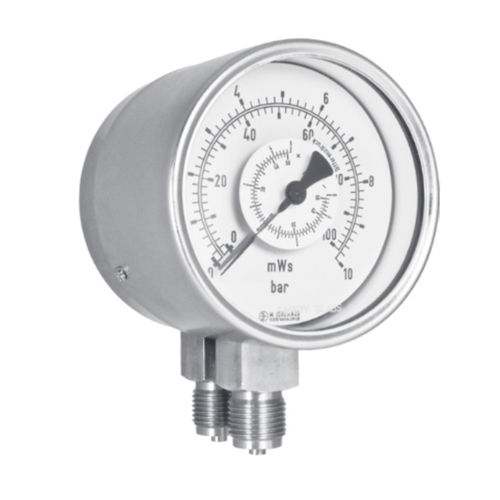

Manometro differenziale DR20 series

con quadrantefilettatoin acciaio inossidabile

senza riempimento di liquido Servizio previsto: Misura del differenziale di pressione di 2 pressioni applicate. Adatto per mezzi gassosi e liquidi, non cristallizzanti, che non ostruiscono il sistema di pressione. L'intervallo della scala deve essere selezionato in considerazione della massima pressione statica applicata. Al momento dell'ordine si prega di indicare sia la pressione statica applicata che il differenziale di pressione. Campi di applicazione: ● pneumatica, idraulica tecnologia di riscaldamento e condizionamento misure di filtri Costruzione: simile a EN 837-1 Cassa: Ø 100 e 160 mm in acciaio inox con scarico della pressione Grado di protezione: IP 33 secondo EN 60529 / IEC 529 Attacco a pressione: 2 x G1/2B, parallelo dietro, acciaio inox 361L identificato + e - Elemento di pressione: acciaio inox 361L Movimento:Base e piastra di copertura, ottone Albero di immersione, alpacca Puntatore:1 x puntatore standard, alluminio, nero 1 x puntatore rotante, alluminio, puntatore bianco rosso, scala con +/- 50% del campo di indicazione della scala di pressione differenziale + e - Quadrante: alluminio bianco, scala e scritte nere Finestra: vetro di sicurezza laminato Classe di precisione: classe 1,6 Errore di temperatura, Tref 20°C: temperatura crescente: +0,3 % di FS/ 10 K Temperatura di caduta: -0,3 % di FS/ 10 K Pressione di lavoro: Stabile: 1,0 x valore di fondo scala Fluttuante: 0,90 x valore di fondo scala Sovrapressione di breve durata: 1,3 x valore di fondo scala
