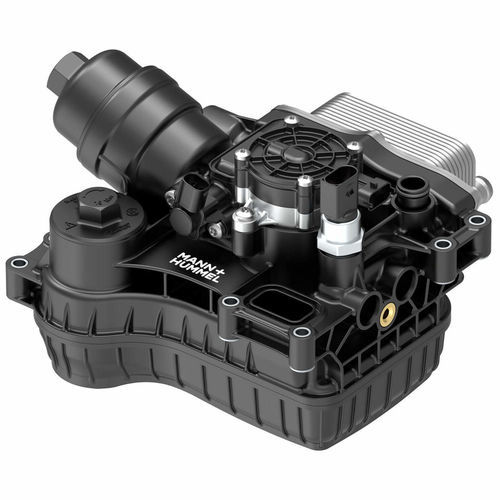

Gruppo di filtrazione di pressione

a sifonea piastrea by-pass

Panoramica
Le particelle di sporco nell'olio causano usura e danni alle trasmissioni delle autovetture. I filtri olio trasmissione per lato aspirazione e lato pressione di MANN+HUMMEL garantiscono un'eccellente pulizia dell'olio grazie a mezzi filtranti ad alta efficienza e proteggono in modo affidabile le trasmissioni. Il design lato aspirazione come elemento filtrante piatto offre una grande superficie filtrante per elevata capacità di trattenimento polveri e bassa perdita di carico. I filtri lato pressione presentano un alloggiamento in plastica con valvola bypass integrata e un design compatto adatto a spazi di installazione limitati.

Caratteristiche tecniche (tabella)
Caratteristiche tecniche | Filtro lato aspirazione | Filtro lato pressione
Campo di portata volumetrica | Fino a 70 l/min | Fino a 70 l/min
Efficienza di separazione | Beta 22 µm(c) ≥ 200 (secondo ISO 16 889) | Beta 5 µm(c) ≥ 200 (secondo ISO 16 889)
Intervallo di servizio | Applicazione a vita | Applicazione a vita
Temperatura di esercizio | 40 °C a +150 °C | 40 °C a +150 °C
Perdita di pressione | < 0,15 bar @ 24 mm²/s | < 0,5 bar @ 24 mm²/s

Vantaggi del prodotto

• Mezzi filtranti ad alta efficienza che assicurano la migliore pulizia dell'olio
• Uso ottimale dello spazio di installazione
• Griglia di supporto per buona stabilità delle pieghe e bassa perdita di carico
• Tecnologia di piegatura consolidata che offre ampia superficie filtrante, elevata capacità di trattenimento polveri e bassa perdita di carico

Filtri lato aspirazione

• Pacco pieghe in materiale stampato a iniezione come parte dell'alloggiamento per uso ottimale dello spazio
• Valvola bypass protetta da rete che assicura un flusso d'olio pulito in condizioni estreme

Filtri lato pressione

• Montaggio semplice
• Valvola bypass integrata che assicura il flusso d'olio anche in condizioni estreme

Ulteriori informazioni
Olio pulito per il motore elettrico: per garantire prestazioni costantemente elevate, le trasmissioni moderne richiedono filtri olio efficienti. Ciò vale anche per i sistemi di propulsione alternativi. MANN+HUMMEL offre un sistema di filtrazione compatto per eAxles e cambi ibridi che integra molte funzioni.

Specifiche tecniche

• Applicazione: Filtrazione dell'olio di trasmissione per autovetture (soluzioni lato aspirazione e lato pressione)
• Campo di portata volumetrica: fino a 70 l/min
• Efficienza di separazione: aspirazione Beta 22 µm(c) ≥ 200 (secondo ISO 16 889); pressione Beta 5 µm(c) ≥ 200 (secondo ISO 16 889)
• Intervallo di servizio: applicazione a vita
• Intervallo di temperatura di esercizio: 40 °C a +150 °C
• Perdita di pressione: aspirazione < 0,15 bar @ 24 mm²/s; pressione < 0,5 bar @ 24 mm²/s
• Note di progettazione: aspirazione — pacco pieghe piatto/iniettato per grande superficie filtrante ed efficienza di spazio; pressione — alloggiamento in plastica con valvola bypass integrata (assicura il flusso d'olio in condizioni estreme)
• Vantaggi: elevata capacità di trattenimento delle polveri, bassa perdita di carico, buona stabilità delle pieghe, utilizzo ottimale dello spazio di installazione
