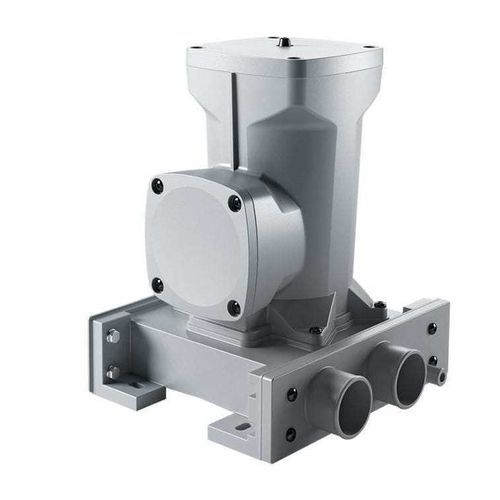

Sfiatatoio per aria ProVent² 500

con flangia

Panoramica
Il ProVent² 500 di MANN+HUMMEL è un sistema di ventilazione del basamento (CCV) con separazione dell'olio integrata, progettato per gestire elevati volumi di blow-by su motori diesel sovralimentati di grande potenza e ad alta velocità. La piattaforma modulare e la configurazione flessibile consentono l'adattamento a diverse architetture motore e vincoli di installazione.

Vantaggi prodotto

• Architettura modulare che permette di combinare più moduli di base nella stessa applicazione
• Intervalli di servizio prolungati rispetto a soluzioni comparabili
• Il media filtrante MICROGADE D-G garantisce elevata efficienza di separazione (>90 %) per distribuzioni di goccioline ridotte

Dettagli ad alte prestazioni

• Modulo di base con canali dedicati per gas sporco, gas pulito e ritorno olio
• Coalescitore montato con flusso dall'interno verso l'esterno sul modulo di base per una separazione efficiente degli aerosol
• L'olio separato ritorna al carter motore tramite canali di ritorno olio dedicati
• Strategia piattaforma: modulo di base + modulo di separazione e controllo; più moduli di base possono essere montati in serie per aumentare la portata
• Variante di scocca per grandi motori in alluminio pressofuso per coprire diverse classi di potenza e profili di carico
• Componenti chiave (illustrati): 1 Separatore d'olio; 2 Valvola bypass; 3 Ritorno olio; 4 Entrata gas sporco; 5 Uscita gas pulito; 6 Valvola di controllo della pressione

Caratteristiche tecniche
Applicazioni: motori diesel sovralimentati
Fascia di potenza motore: > 1200 kW
Capacità blow-by: < 500 l/min
Durata di servizio: > 2.000 h
Efficienza di separazione @ d50 = 0,6 µm (ponderata in massa): > 90 %
Efficienza di separazione @ d50 = 1,5 µm (ponderata in massa): > 99 %
Temperatura operativa: -40 °C a +120 °C (picco 150 °C)

Specifiche

• Modello: ProVent² 500
• Applicazioni: motori diesel sovralimentati, motori diesel grandi/ad alta velocità
• Copertura classi di potenza: da circa 1.200 kW in su (variante di esempio descritta per ~2.500 kW)
• Capacità di gestione del blow-by: < 500 l/min (per modulo)
• Durata di servizio: > 2.000 h
• Efficienza di separazione: > 90 % @ d50 = 0,6 µm; > 99 % @ d50 = 1,5 µm
• Intervallo di temperatura operativa: -40 °C a +120 °C (picco 150 °C)
• Architettura modulare: modulo di base + modulo di separazione e controllo; più moduli combinabili
• Media filtrante: MICROGADE D-G
• Materiale: variante per grandi motori con scocca in alluminio pressofuso
• Elementi funzionali: separatore d'olio, valvola bypass, canale di ritorno olio, entrata gas sporco, uscita gas pulito, valvola di controllo della pressione
