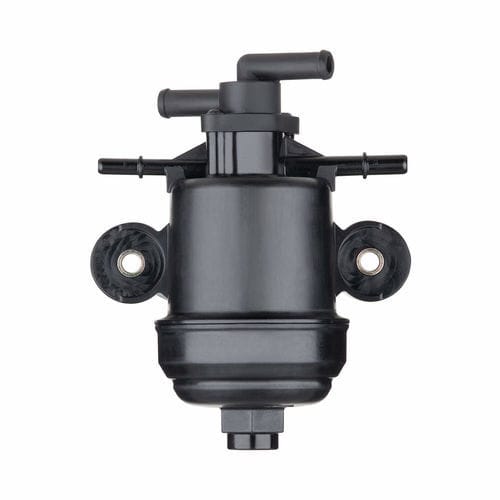

Filtro per AdBlue Urea filter module

a membranaper condizioni severeper macchina da cantiere

Panoramica
Nei macchinari per costruzione e agricoli, i filtri per la soluzione di urea devono garantire elevate prestazioni sotto carichi intensi. MANN+HUMMEL ha sviluppato un nuovo modulo filtro per urea compatto progettato per soddisfare questi requisiti specifici e fornire protezione affidabile ai sistemi di riduzione catalitica selettiva (SCR).

Scopo e vantaggi
Il modulo assicura un avviamento rapido del sistema, funzionamento robusto, intervalli di manutenzione coordinati e protezione efficiente della pompa di alimentazione dell'urea. Affronta i rischi comuni di contaminazione (es. ambiente di riempimento contaminato, ventilazione insufficiente del serbatoio) e le crescenti esigenze di gestione termica nelle applicazioni off-highway.

Sfiato (funzionamento lato aspirazione)
Il modulo può essere impiegato in applicazioni lato aspirazione dove la pressione può scendere al di sotto dell'ambiente. Una membrana di sfiato idrofobica brevettata impedisce l'inzuppamento da parte della soluzione di urea e convoglia continuamente l'aria verso il lato pulito, evitando perdita di livello del liquido e riduzione delle prestazioni del filtro. Il design della membrana viene selezionato in base alla sensibilità all'aria e alla pressione critica del sistema SCR; la selezione è convalidata su una panca prova dedicata per adattare la capacità di ritenzione delle impurità all'applicazione.

Posizione di installazione e manutenibilità
In base ai requisiti del cliente il modulo filtro può essere montato a monte (lato aspirazione) o a valle (lato pressione) dell'unità SCR. Il modulo può essere posizionato all'esterno del serbatoio dell'urea in una posizione più accessibile per consentire un accesso rapido e semplice durante la manutenzione.

Struttura del modulo filtro urea

• 1 Uscita refrigerante
• 2 Uscita urea
• 3 Membrana di sfiato
• 4 Riscaldatore idraulico
• 5 Elemento di compensazione
• 6 Ingresso refrigerante
• 7 Ingresso urea
• 8 Elemento di compensazione
• 9 Elemento filtrante

Funzionamento affidabile a basse temperature
Per gestire il rischio di congelamento (espansione della soluzione di urea), MANN+HUMMEL utilizza elementi di compensazione brevettati in schiuma EPDM per ridurre al minimo le forze di compressione sull'alloggiamento del filtro. Per lo sbrinamento e la prontezza termica del sistema SCR, il modulo offre un riscaldatore elettrico (rapido, potenza immediata all'avviamento a freddo) o un riscaldatore idraulico (più lento ma non grava sul sistema elettrico). La scelta dipende dalla versione della macchina e da considerazioni economiche.

Applicazioni e adozione
Il modulo filtro urea compatto è destinato a veicoli off-highway come macchine edili e agricole. Rappresenta una soluzione di filtrazione flessibile e autonoma per proteggere i sistemi SCR e contribuire al rispetto degli standard di emissione attuali e futuri; i clienti prevedono di equipaggiare veicoli con motori oltre 4,5 litri con questo modulo.

Specifiche tecniche

• Applicazione: filtrazione della soluzione di urea / AdBlue per sistemi SCR in macchine per costruzione e agricole
• Componenti chiave: elemento filtrante, membrana di ventilazione (idrofobica), elementi di compensazione (schiuma EPDM), riscaldatore (elettrico o idraulico)
• Installazione: lato aspirazione a monte o lato pressione a valle del SCR; il modulo può essere montato all'esterno del serbatoio dell'urea per accesso alla manutenzione
• Ventilazione: membrana idrofobica brevettata che impedisce l'inzuppamento e dirige l'aria verso il lato pulito
• Gestione termica: riscaldatore elettrico (riscaldamento rapido) o riscaldatore idraulico (senza carico elettrico)
• Protezione a bassa temperatura: elementi di compensazione in schiuma EPDM brevettati per assorbire l'espansione da congelamento
• Validazione del progetto: membrana di ventilazione e capacità di ritenzione selezionate su panca prova dedicata per soddisfare i requisiti di pressione cliente/sistema
• Motori target: destinato a macchine pesanti/off-highway; adozione riferita per motori >4,5 L
• Vantaggi principali: avviamento SCR migliorato, funzionamento robusto, intervalli di manutenzione coordinati, protezione della pompa di alimentazione, controllo della contaminazione
