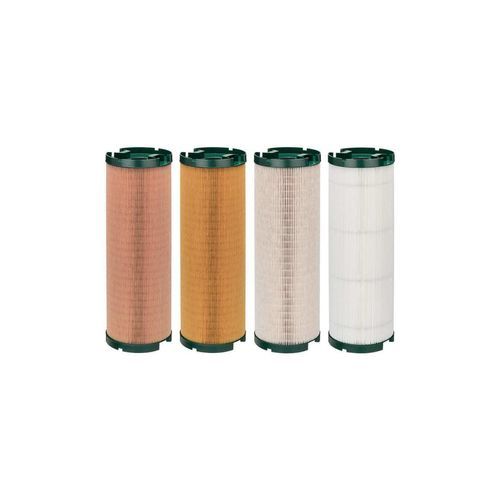

Cartuccia filtrante a olio ProFluid+ PF

per liquidiper filtrazione finedi profondità

Panoramica del prodotto
I filtri per macchine per utensili MANN+HUMMEL sono progettati per la costruzione di utensili e stampi, rimuovendo efficacemente le particelle nei processi di rettifica, lappatura, alesatura, ECM e EDT/EDM. Disponibili come elementi PF 15 e PF 34, con opzione di corpi in acciaio inox per ambienti gravosi.

Prestazioni e durabilità
Elevata capacità di trattenimento dello sporco e separazione efficiente delle particelle riducono l'usura e le rilavorazioni causate dalla contaminazione. Questi filtri proteggono i circuiti idraulici e di processo, mantengono la qualità superficiale dei pezzi e contribuiscono a ridurre il costo totale di proprietà allungando gli intervalli di manutenzione e minimizzando i fermi non programmati.

Materiali e opzioni
Sono disponibili media ProFluid+ e altri materiali resistenti alla corrosione in base al fluido e alla pressione. Una grande area di filtrazione effettiva garantisce alte prestazioni in ingombri ridotti. Per applicazioni corrosive, gli elementi PF possono essere alloggiati in corpi in acciaio inox (1.4301 / 1.4404).

Vantaggi del prodotto

• Media filtranti impregnati per alta pressione e compatibilità con i fluidi
• Scelta di media filtranti (fibra mista, sintetico, cellulosa) secondo fluido e applicazione
• Elementi e corpi resistenti alla corrosione
• Intervalli di servizio prolungati grazie alla grande superficie filtrante
• Produzione conforme a RoHS e REACH

Caratteristiche tecniche - PF 15 / PF 34

• Portata massima: PF 15 — 100 l/min per elemento; PF 34 — 150 l/min per elemento
• Portata ottimale: PF 15 — 25 l/min per elemento; PF 34 — 35 l/min per elemento
• Pressione differenziale massima: 3 bar (entrambi i modelli)
• Intervallo di temperatura d'esercizio: 20 a 40 °C
• Applicazioni tipiche: rettifica, lappatura, alesatura, macchine ECM e EDT/EDM

Carcassa in acciaio inox - Caratteristiche tecniche

• Materiale: acciaio inossidabile 1.4301 / 1.4404
• Pressione di esercizio: 7 bar (a 80 °C)
• Flangia standard: DN50 (DIN 2633)

Specifiche tecniche

• Media filtranti disponibili: fibra mista, sintetico, cellulosa (selezione in base al fluido e all'applicazione)
• Portata max PF 15: 100 l/min per elemento
• Portata max PF 34: 150 l/min per elemento
• Portate ottimali: PF 15 = 25 l/min; PF 34 = 35 l/min
• Pressione differenziale massima: 3 bar
• Intervallo di temperatura d'esercizio: 20 a 40 °C
• Materiale carcassa inox: 1.4301 / 1.4404
• Pressione di esercizio della carcassa: 7 bar (a 80 °C)
• Flangia standard: DN50 (DIN 2633)
