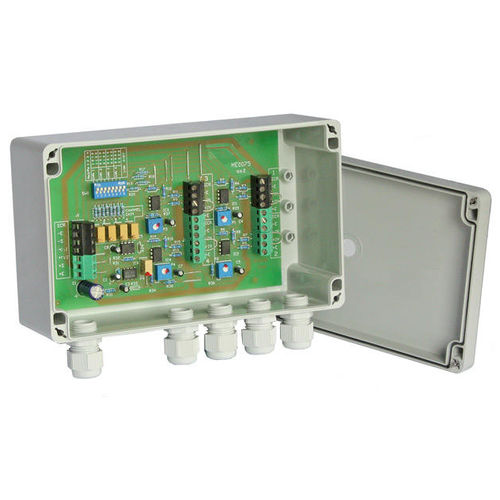

Scatola di derivazione a somma attiva JBA

su guida DINa tenuta stagnaIP65

Il JBA è una scatola di giunzione sommatoria attiva che fornisce la connettività per un massimo di quattro sensori basati su estensimetri, quali celle di carico, sensori di forza, sensori di pressione, sensori di coppia ecc. L'alimentazione viene fornita da uno strumento host come LCA20 e LCD20. I guadagni dei singoli canali vengono impostati tramite un interruttore DIP a 8 vie e potenziometri multigiro per ottenere un guadagno complessivo di ingresso/uscita 1:1. Ad esempio, se si collegano tre estensimetri, a ciascuno di essi viene assegnato un guadagno di 0,33, in modo che, sommato, il guadagno complessivo sia pari all'unità. L'intera installazione appare quindi come un unico misuratore all'host. L'eventuale offset (zero) risultante non è regolabile, ma può essere compensato nello strumento host. Per un semplice circuito di sommatoria senza trimming e senza compensazione d'angolo, utilizzare la scheda di giunzione passiva per celle di carico (JPP) e per le funzioni di monitoraggio e allarme di rilevamento dei guasti, utilizzare la scatola di giunzione per celle di carico con monitoraggio dei guasti (LCI). Somma accurata e semplice di un massimo di 4 celle di carico estensimetriche Correzione degli angoli abilitata per compensare le tolleranze di fabbricazione e il carico nelle installazioni di estensimetri multipli Regolazione individuale del guadagno per ciascun canale Semplifica l'installazione di piattaforme multicella, silos, serbatoi e sistemi di pesatura a tramoggia Ampio campo di ingresso: da 0,5 a 20 mV/V Nessuna interazione tra offset e guadagno Nessuna interazione tra i canali durante la calibrazione Fornito premontato in un alloggiamento a paratia (JBA, come mostrato nella foto principale),
