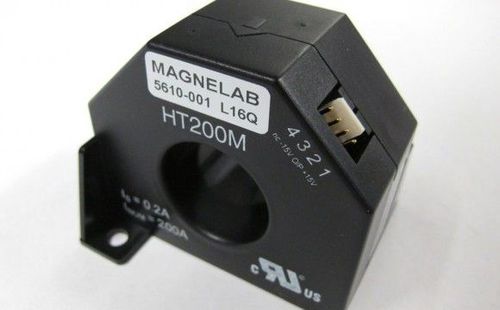

Sensore di corrente DC HT-200M
Quando si cerca un segnale altamente accurato, così come un segnale di risposta veloce che sia proporzionale alla corrente primaria DC che viene misurata, un trasduttore di corrente ad effetto Hall come l'HT-200M è un'opzione eccellente.
HT-200M | Caratteristiche
-Alta precisione
-7,0 kV a prova di sollecitazione
-Risposta rapida
Questo è uno dei sensori di corrente continua a più alta precisione di Magnelab.
In sostanza, si tratta di un dispositivo ad effetto Hall con un anello chiuso che può essere montato completamente a pannello. Il conduttore primario filetta attraverso il foro centrale.
È classificato 200 A a funzionamento continuo ed è stato progettato e realizzato per offrire una larghezza di banda eccezionalmente elevata, un'elevata precisione e l'isolamento elettrico.
UL riconosciuto con il numero di file E198118, per la sicurezza. Con il trasduttore di corrente ad effetto Hall HT-200M, il limite della sua linearità è di circa 700 A di valore di picco.
La sua precisione di linearità è di 0,1 di corrente primaria nominale, che è veramente eccezionale. Alimentato da +/- 12 V a +/- 15 V DC. Ha un tempo di ritardo di < 0,5 microsecondi.
Il campo di temperatura di esercizio è compreso tra -10 e +85 gradi Celsius. Il suo offset zero / temperatura è inferiore a 3 microampere per grado Celsius.
La tensione di prova è di 7,0 KV AC RMS per un minuto, dal foro ai terminali di uscita.
Se è necessario misurare la corrente alternata con elevata precisione, allora potrebbe essere necessario optare per il trasformatore di corrente alternata HFCT con un'ampia risposta in frequenza.
La serie HFCT è in grado di misurare la corrente alternata da microampere a 20.000 ampere.
---
