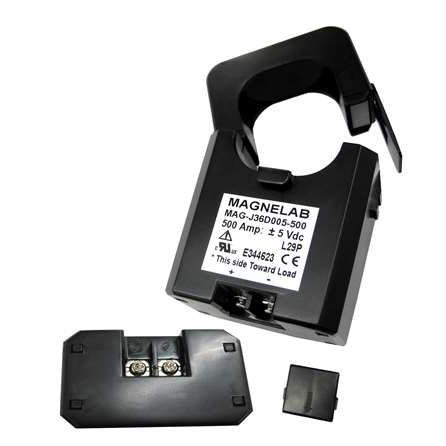

Sensore di corrente a trasformatore DCT-0036-500

ACapribile

DCT-0036 Sensore di corrente a correnti frazionate Ingresso 500A, 0-5 Vdc Uscita 36 mm Apertura con uscita 5Vdc Caratteristiche: ● Trasformatore di corrente Ingresso a 500 Ampere Uscita 0-5Vdc Precisione dal 5% al 120% della corrente nominale alla frequenza da 50 Hz a 60 Hz Registrato UL, conforme alle norme CE e RoHS 2 X M3-Screw Terminals Descrizione: Il DCT-0036 di Magnelab è stato precedentemente venduto con il nome MAG-J36D005-500. Questo trasformatore di corrente è un sensore di corrente a nucleo diviso con un'apertura di 36 mm. È in grado di trasformare un ingresso in corrente alternata fino a 500 Ampere in uscita da 0 a 5 Vdc. Il design del trasformatore di corrente lo rende perfetto per l'installazione su cavi elettrici già installati. Il dispositivo può semplicemente scattare intorno all'esistente, pre-installato condotto. Poiché il DTC-0036 è dotato di un meccanismo di autobloccaggio, questo può essere fatto in modo semplice e veloce. Il DCT-0036 è utilizzato in una varietà di applicazioni. Può essere utilizzato anche in piccoli motori industriali. Tuttavia, si vede più comunemente nella refrigerazione, nelle pompe e nei sistemi HVAC, nell'illuminazione e nei ventilatori. Il dispositivo ha una serie di caratteristiche importanti. Viene fornito con un ingresso nominale di 500A. L'uscita nominale è di 5V dc. Come altri trasformatori simili, come il sensore di corrente DCT-0024, anche questo ha un limite di uscita integrato per la sicurezza. Con questo trasformatore, è di 7,5 Vdc. La precisione è impressionante a fondo scala, dal 2% in su o in giù. Le sue frequenze di funzionamento sono da 50 a 60 Hz. L'impedenza di uscita sul DCT-0036 è di 5,8 kOhms, con un'ondulazione di uscita del 5%, sempre in salita o in discesa. La temperatura di esercizio varia da meno 20 gradi Celsius ad un RH dell'85% o inferiore. E' completamente certificato CE e conforme alla ISO 9001.
