ACT-0036 Trasformatore a due conduttori
Uscita in corrente alternata

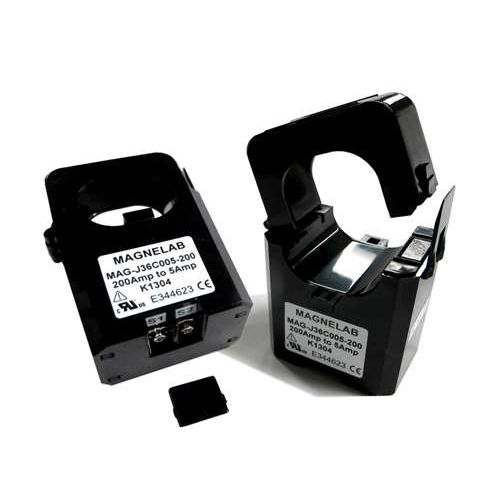

ACT-0036 Split-Core Transformer (precedentemente MAG-J36C005) è un sensore di corrente split-core con apertura di 36 mm che trasforma un ingresso di corrente AC da 200 a 400 Ampere in un'uscita da 5 Amp. I trasformatori split-core sono ideali per l'installazione su cablaggi elettrici già esistenti, aggirando il conduttore a scatto. L'ACT-0036 è dotato di un meccanismo di autobloccaggio.
Applicazioni frequenti
-Metro di potenza
-Switchgear
-Sistemi di misura distribuiti
-Insiemi generali
-Pannelli di controllo
ACT-0036 | Caratteristiche
● Trasformatore di corrente Ingresso fino a 600 Ampere
Uscita 5A alla corrente nominale
Precisione dal 5% al 120% della corrente nominale alla frequenza da 50 Hz a 60 Hz
Registrato UL, conforme alle norme CE e RoHS
2 X M3-Screw Terminals
ACT-0036 | Descrizione
"Il Magnelab ACT-0036 è un trasformatore split-core di classe 2. Trasforma l'ingresso di corrente alternata tra 200 e 600 Ampere in un'uscita di 5 Ampere. Un sensore di corrente alternata come questo può essere facilmente installato sul cablaggio elettrico esistente. Questo si ottiene semplicemente agganciandolo al conduttore già installato. L'ACT-0036 è dotato di un meccanismo autobloccante per una maggiore facilità d'uso. Viene spesso utilizzato in ingranaggi di commutazione, misuratori di potenza, set generali, sistemi di misura distribuiti e pannelli di controllo.
L'ACT-0036 ha diverse caratteristiche. Questi includono un ingresso nominale fino a 600 Amp e un'uscita a corrente nominale di 5 Amp. Ha una precisione di classe 3 fino a 2,5 VA. La precisione è compresa tra il 5% e il 120% della corrente nominale. Ha anche un livello di protezione bipolare di 6,5Vp e una gamma di frequenza compresa tra 50 Hz e 60 Hz.
---
