HMI con touch screen cMT3106XM

touch screencon touch screen resistivoa parete

Panoramica

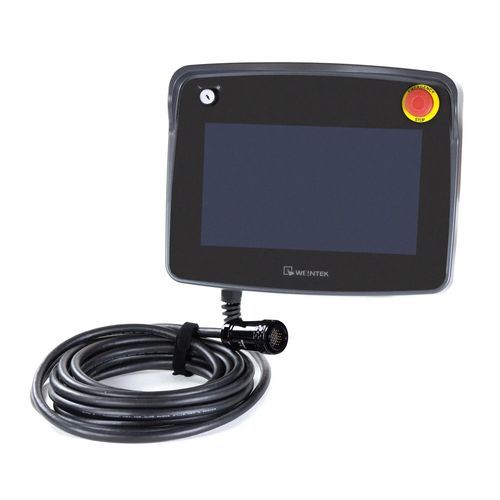

Il cMT3106XM è un HMI portatile 10,1″ progettato per operare in modo flessibile su macchine o tra postazioni di lavoro vicine. Include impugnatura posteriore integrata, touchscreen 10,1″ WVA, connettività tramite cavo con scatola di collegamento e comandi di sicurezza integrati: interruttore a chiave, arresto di emergenza e deviatore a 3 posizioni. Lunghezze del cavo: 6 m (20 ft) o 10 m (33 ft). È richiesta una scatola di collegamento per postazione (standard o compatta).

Opzioni di scatola di collegamento

• Scatola standard (montaggio esterno) — si monta all'esterno dei quadri di controllo o su pareti per facilitare accesso e manutenzione.
• Scatola compatta (montaggio interno) — si installa all'interno del quadro per un'installazione ordinata.
• Entrambe le scatole supportano una spina opzionale di bypass E‑Stop per mantenere il circuito di sicurezza chiuso quando l'HMI portatile è scollegato.

Sicurezza e controllo accessi

• Interruttore a chiave — limita l'uso al personale autorizzato.
• Arresto di emergenza (E‑Stop) — interrompe immediatamente il funzionamento della macchina per soddisfare i requisiti di sicurezza.
• Deviatore a 3 posizioni — previene attivazioni accidentali e supporta modalità di funzionamento controllate.

Punti salienti e usi tipici

• Progettato per l'uso su macchinari o tra postazioni adiacenti; è richiesta una scatola di collegamento per postazione.
• Impugnatura posteriore ergonomica e kit di montaggio a parete inclusi.
• Si collega a PLC/controller tramite la scatola di collegamento; supporta l'integrazione con protocolli industriali comuni se usato con il software Maple Systems.
• Include slot SD/SDHC, porta USB 2.0 host e comunicazioni esterne tramite la scatola di collegamento.

Specifiche tecniche

• Modello: cMT3106XM
• Display: 10,1″ WVA LCD, 1024 x 600, 350 cd/m², contrasto 1000:1, 16,7 M colori
• Tocco: resistivo a 4 fili (Lunghezza X ±2%, Larghezza Y ±2%)
• CPU / Memoria: RISC quad‑core, 1 GB RAM, 4 GB flash
• Durata retroilluminazione: 50.000+ ore
• SD Card: SD/SDHC (fino a 32 GB)
• USB: USB 2.0 host x1
• Ethernet / Seriali: cablato tramite scatola di collegamento (la scatola fornisce morsetti LAN/seriali)
• Opzioni cavo: 6 m (20 ft) o 10 m (33 ft)
• Interruttore a chiave: NO x1, NC x1, 24 VDC, 500 mA, vita meccanica ~250.000 cicli
• Arresto di emergenza: 30 VDC, 500 mA; norme IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5; vita meccanica ~250.000 cicli
• Deviatore 3 posizioni: NO x2, 30 VDC, 500 mA; norme IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508; vita meccanica esempio 1→2→1 ~1.000.000 cicli
• Alimentazione: 24 ±20% VDC; potenza tipica 11,52 W; corrente in ingresso ~480 mA @24 VDC
• Isolamento: isolamento integrato dell'alimentazione; resistenza di isolamento > 50 MΩ @ 500 VDC
• Involucro / Meccanica: scocca plastica, PCB con rivestimento; dimensioni ca. 302,7 x 240,0 x 116,8 mm; peso ca. 1,6 kg; kit di montaggio a parete incluso
• Ambientale: funzionamento 0 ~ 50° C; stoccaggio -20 ~ 60° C; umidità 10% ~ 90% non condensante; resistenza alle cadute ~1,2 m; vibrazione 10–25 Hz X/Y/Z, 2G, 30 min
• Certificazioni / Gradi: cULus, CE / UKCA, conforme RoHS, IP65 / NEMA4
