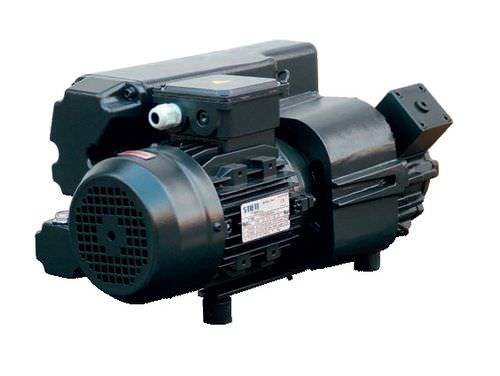

Pompe per vuoto di tipo rotativo a palette, con
lubrificazione a ricircolo d’olio, di portata
nominale da 26 a 40 m3/h.
Le pompe sono fornibili in due versioni in base al vuoto
massimo previsto per il loro utilizzo. Nella versione BVS la
pompa raggiunge il vuoto massimo di 0,5 mbar ass. Nella
versione BVM il vuoto massimo raggiungibile è di 10 mbar
ass. Le due versioni differiscono unicamente nel sistema di
recupero dell’olio dalla camera di disoleazione.
Le pompe sono adatte per servizio continuo tra il vuoto
massimo e 400 mbar ass.
La costruzione standard prevede:
• accoppiamento tra motore e pompa tramite giunto elastico;
• motore elettrico flangiato;
• ventilatore centrifugo sul capo
d’albero della pompa per il
raffreddamento con aria ambiente;
• lanternotto tra corpo pompa e
motore elettrico con anche
funzione di carter di protezione;
• cuscinetti su entrambi i lati
del rotore del corpo pompa;
• filtro a rete in aspirazione per
proteggere la pompa dall’entrata di corpi solidi;
• valvola di non ritorno in aspirazione;
• valvola zavorratrice;
• piedini antivibranti.
