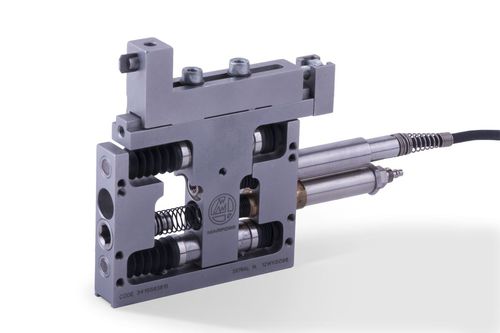

Tastatore di misura di diametro analogico QUICK BLOCK™

a mollecompatto

Il Quick Block è un elemento di misura universale, dotato di guide lineari di alta precisione, per il controllo di diametri interni ed esterni e di distanze. L’ampia gamma di accessori rende questo strumento di misurazione estremamente versatile, adatto alle più svariate applicazioni e, data la sua struttura solida e compatta, permette di effettuare misurazioni statiche e dinamiche in ambienti ostili, proteggendo al tempo stesso il trasduttore e garantendo un altissimo grado di ripetibilità. Il Quick Block è un elemento di misura universale compatto, disponibile in versione con trasduttore di misura integrato o come rinvio meccanico da usare con sonde di misura. E’ munito di un sistema di antirotazione a gabbia di sfere che garantisce un valore di range di ripetibilità (max-min) inferiore a 0,5 μm con tastatore in diretta. Per la versione ±5 mm è inoltre possibile scegliere tra uscita assiale o radiale dei cavi trasduttore e cilindro pneumatico. Installabile con asse di misura posizionabile in qualsiasi direzione nello spazio, ha un campo di riattrezzamento del supporto tastatore di 20 mm. La possibilità di essere fornito di attuazione pneumatica lo rende particolarmente adatto per applicazioni Post-Process su banchi di misura con carico/scarico automatico dei pezzi. Può anche essere montato sui banchi Quick Set tramite apposite interfacce, per la misura di diametri fino a 90mm. E’ disponibile un’ampia gamma di molle, di braccetti e di tastatori, che consentono di raggiungere qualsiasi posizione di misura mantenendo invariato il rapporto bracci. Può essere fornito nella versione speciale con guida a coda di rondine compatibile con supporti e tastatori TESA.
