Apparecchio di misura per coni interni M5

di diametrodi concentricitàelettronico

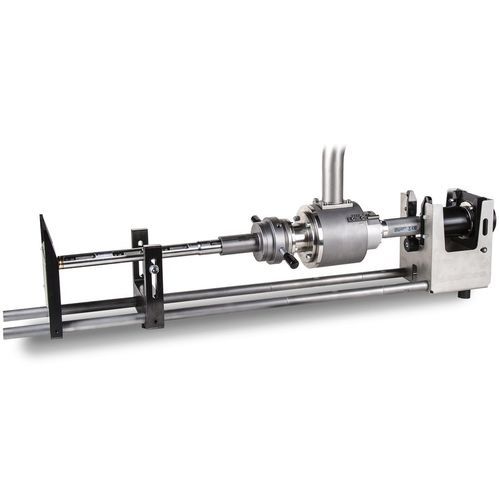

M5 è un misuratore estremamente preciso, progettato per controllare i fori, principalmente nel monoblocco nella testata motore. Il misuratore manuale permette il controllo di diametri e concentricità, analizzando istantaneamente diverse sezioni di misura del pezzo Maneggevolezza ed affidabilità sono garantite anche per tamponi di grandi dimensioni, grazie all’integrazione di uno specifico braccio di bilanciamento. Il tampone multisezione viene connesso ad un’elettronica di acquisizione tramite un cavo o una connessione wireless. La connessione wireless è realizzata grazie al manico Multiwave Marposs alimentato a batteria con ricarica induttiva. M5 offre al mercato automobilistico una soluzione completa per il controllo manuale dei fori, principalmente per la misura in produzione delle sedi del monoblocco e della testata motore; tuttavia, può essere progettato anche per controllare i fori di pezzi differenti. Il sistema acquisisce istantaneamente fino quattro trasduttori per ogni sezione di misura, elaborando sia i diametri che le concentricità delle sedi. I tastatori possono essere forniti scegliendo fra diversi materiali, come widia, widia con DLC o diamante. Per ispezioni eseguite in orizzontale, come all’interno di sedi dell’albero motore e sedi dell’albero a camme, il misuratore può essere supportato facilmente da un braccio di bilanciamento: inoltre, il ciclo di misura può integrare un controllo a step, sia radiali (rotazioni) che assiali (avanzamenti). M5 è composto da un gruppo di misura connesso direttamente ad un manico con cavo oppure ad un manico Multiwave Marposs, alimentato con una batteria a ricarica induttiva.
