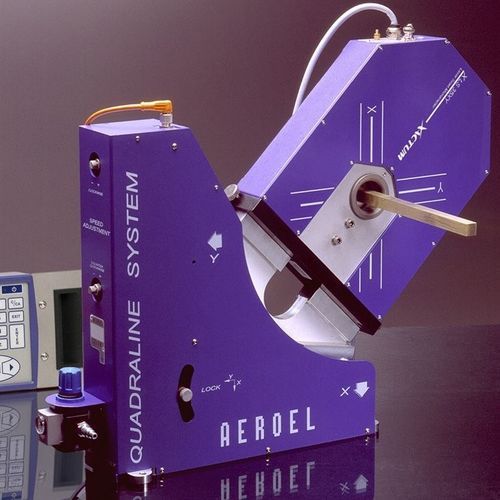

Micrometro ottico QUADRALINE

lasera scansioneper esterni

QUADRALINE.XY è un sistema laser progettato per il controllo in linea delle due dimensioni dei prodotti estrusi o laminati che presentano una sezione trasversale di tipo rettangolare. Grazie alle sue caratteristiche speciali, Quadraline garantisce misurazioni affidabili e precise senza necessità di uno stretto allineamento e tollera le vibrazioni e le torsioni del prodotto. Il sistema laser QUADRALINE è stato appositamente progettato per il monitoraggio online delle due dimensioni dei prodotti laminati o estrusi con sezione trasversale rettangolare, ad esempio filo piatto per forcine, sezioni metalliche, sezioni in plastica estrusa, filo supeconduttore, cinghie smaltate, ecc. • Misura dimensioni da 0,1 mm a 30 mm, utilizzando fasci incrociati, misuratori laser a doppio asse • Controlla la tolleranza del prodotto e avvisa l’operatore se lo scostamento dalle dimensioni nominali supera i limiti preimpostati. • Esegue la regolazione di processo, mantenendo il prodotto all’interno dei limiti di tolleranza lungo l’intera fase di produzione. • Report statistici dettagliati vengono elaborati e stampati per ciascun lotto di fabbricazione • Può essere facilmente collegato a un computer per scaricare i dati misurati o per consentire la programmazione di sistema in remoto
