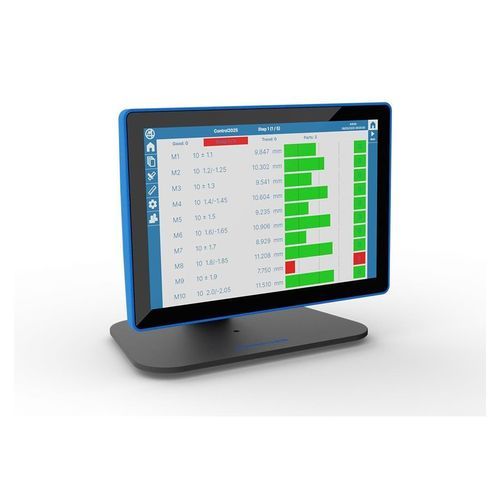

Strumento di misura capacitivo MERLIN CORE

digitaleEtherCATindustriale

Panoramica prodotto
Il MERLIN CORE è un computer di misura all‑in‑one per applicazioni industriali. Disponibile nelle varianti hardware analogica e digitale, supporta reti di sensori espandibili e offre potenza di calcolo adatta sia a postazioni di misura semplici sia ad applicazioni avanzate. L'interfaccia uomo‑macchina Marposs semplifica le operazioni e riduce i tempi di formazione.

Versioni software

• Standard: comprende le funzionalità fondamentali per flussi di lavoro di misura efficienti e di semplice utilizzo.
• Advanced: pacchetto completo per applicazioni di misura e automazione più complesse.

Interfaccia e usabilità
La HMI Marposs offre schermate intuitive e flussi di lavoro standardizzati per accelerare messa in servizio e uso quotidiano, riducendo i tempi di apprendimento degli operatori.

Vantaggi

• La versione analogica consente di collegare sensori e attuatori senza un box di interfaccia separato.
• Protezione migliorata contro malware e accessi non autorizzati.
• La versione digitale è pronta per l'integrazione alla rete Marposs SMARTNet.
• Micro‑SD rimovibile con cifratura sicura per la protezione dei dati e facile sostituzione.
• Entrambe le versioni supportano i protocolli Ethernet/IP, Profinet e EtherCAT.

Versioni hardware

• Analogica: ideale per applicazioni da banco; pannello posteriore con sei connettori Lumberg per dispositivi Marposs e fino a 8 I/O configurabili tramite morsettiera Phoenix.
• Digitale: predisposta per SMARTNet; integra il modulo Bridge SMARTNet per connettere componenti SMARTNet e accedere alle risorse di rete.

Specifiche tecniche
Custodia: alluminio
Protezione frontale: IP54
Touchscreen: capacitivo
LCD: 10,1 pollici, 16:10
CPU: ARM 1600 MHz
LAN Ethernet: 2 x 1 Gbps
Interfacce Fieldbus: 2 x tipo Ethernet
Porte USB: 4 x USB 2.0 Tipo A
Porte seriali: 1 x RS232 + 1 x RS422/RS485
Memoria: micro‑SD 4 GB
Supporto: inclinato
Alimentazione: 24 VDC -15%/+20%
Umidità relativa: 5–80% (senza condensa)
Temperatura di esercizio: 5–45 °C
Dimensioni LxAxP: 258 x 172 x 45 mm (10,15 x 6,77 x 1,77 pollici)

Caratteristiche principali / specifiche

• Computer di misura all‑in‑one in custodia in alluminio.
• Protezione frontale IP54 e touchscreen capacitivo da 10,1 pollici.
• Processore ARM 1600 MHz e micro‑SD rimovibile da 4 GB con cifratura.
• Connettività: 2x1 Gbps LAN, interfacce Fieldbus Ethernet, USB e porte seriali.
• Supporta SMARTNet (versione digitale) e i principali protocolli Fieldbus industriali.
• Dimensioni compatte e supporto inclinato per installazione da banco.
