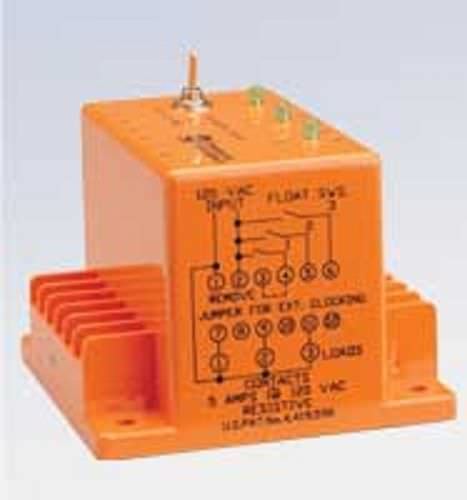

Relè elettromeccanico per montaggio in superficie ARA-120-AME

alternatore

I relè alternati espandibili della serie ARA della ATC Diversified Electronics Division di Marsh Bellofram sono progettati per l'uso in installazioni con carichi multipli che devono alternarsi in sequenza e che hanno la capacità di accettare un'installazione di carico supplementare in futuro. ARA-120-AME: l'ARA-120-AME è un relè alternato duplexer/triplexer. Con il selettore in posizione A, questo relè alternato duplicherà i carichi sui morsetti 7 e 9. Con il selettore in posizione B, il relè alternato triplicherà i tre carichi sui morsetti 7, 9 e 11. Per le alternanze automatiche, tra i morsetti 3 e 4 è presente un ponticello installato in fabbrica. L'azione alternata si realizza quando l'interruttore di controllo tra i morsetti 2 e 4 si apre. Per le alternanze esterne di clock, rimuovere il ponticello installato in fabbrica tra i morsetti 3 e 4 e posizionare un interruttore isolato normalmente aperto tra i morsetti 2 e 3. L'azione alternata avviene ogni volta che questo interruttore isolato viene chiuso e poi riaperto. ARA-120-ANE: ARA-120-ANE è un relè alternato triplexer/quadraplexer. Con il selettore in posizione A, il relè alternato triplicherà l'azione alternata tra i carichi sui morsetti 7, 8 e 9. Con il selettore in posizione B, il relè alternato quadruplica i carichi sui morsetti 7, 8, 9 e 10.
