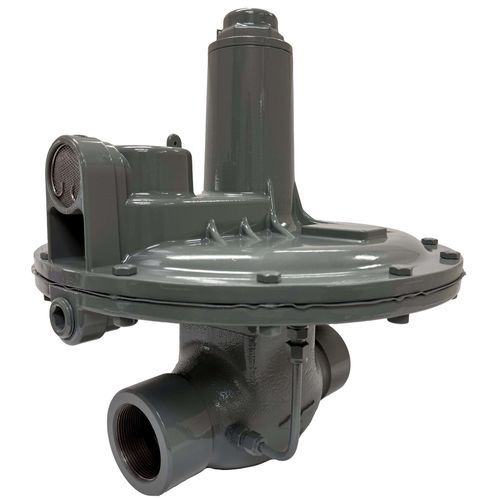

Regolatore di pressione per gas propano P134

per gas naturaledi gasa diaframma

Panoramica del prodotto
Il regolatore riduttore di pressione P134 è un regolatore manuale, ad azione diretta, a molla e regolabile, progettato per impianti a gas industriali e commerciali. Dispone di registrazione della pressione interna tramite un tubo di Pitot integrato che collega la porta di uscita alla camera del diaframma, eliminando la necessità di una linea di misura esterna. Un diaframma bilanciato riduce l'influenza delle variazioni di pressione di alimentazione e il progetto limita repentini cambiamenti a valle che potrebbero causare arresti di sicurezza.

Caratteristiche

• Registrazione interna (tubo di Pitot integrato)
• Manuale, ad azione diretta, a molla e regolabile
• Diaframma bilanciato per compensare variazioni di pressione di alimentazione
• Adatto per applicazioni di monitoraggio e controllo
• Ampia selezione di gamme molla principali
• Kits di ricostruzione disponibili
• Dimensione porta 2" NPT; connessioni: NPT o flangiate
• Intervallo di temperatura: -40°F a 200°F

Applicazioni

• Regolazione del gas industriale e commerciale
• Regolazione del gas naturale e del propano
• Motori a gas e compressori
• Caldaie e forni

Specifiche tecniche
Modello: P134
Serie: P134
Dimensione porta: 2" NPT
Opzioni - Orientamento porta: Up (Standard)
Opzioni - Orientamento cappello: 12 O'Clock; 3 O'Clock; 6 O'Clock (Standard); 9 O'Clock
Materiale trim: Nitrile; Fluorocarbonio
Materiale corpo: Ghisa; Acciaio
Kits di ricostruzione: Sì
Gamma molle: Diverse gamme principali: 2-4" WC (0.005-0.010 BAR); 3.5-6" WC (0.009-0.015 BAR); 5-9" WC (0.012-0.022 BAR); 6-14" WC (0.015-0.035 BAR); 8.5-18" WC (0.021-0.045 BAR); 14-28" WC (0.035-0.070 BAR); 0.75-2 PSIG (0.052-0.138 BAR) (versioni H & L come specificato); 1.5-3 PSIG (0.103-0.207 BAR) (versione H); 2-5 PSIG (0.138-0.345 BAR); 5-10 PSIG (0.345-0.689 BAR)
Pilotato: No
Materiale dell'orifizio: Alluminio
Tipi di connessione: NPT; Flangiato (125 FF; 150 RF)
Materiale del diaframma: Nitrile o Fluorocarbonio
Intervallo di temperatura: -40°F a 200°F
Pressione massima ingresso: 125 PSIG (varia a seconda della versione)
Pressione massima uscita: fino a 15 PSIG (varia a seconda della versione)
Materiali - Vite di regolazione: Alluminio o Ottone; Corpo: Ghisa o Acciaio; Cappello: Alluminio; Gabbia: Alluminio; Diaframma: Nitrile o Fluorocarbonio
