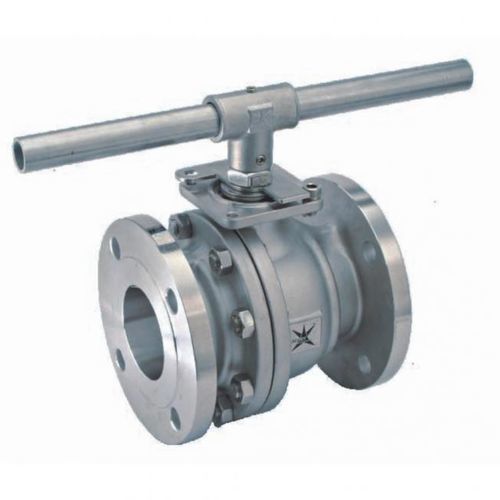

Valvola a sfera V90

manualedi regolazione di portatacon flangia

Panoramica
Valvola a sfera flangiata a corpo diviso e passaggio pieno, progettata per l'industria di processo. La valvola integra il sistema di tenuta stelo SealMax® a tripla tenuta per funzionamento caricato in servizio (live-loaded), manutenzione ridotta e lunga durata in cicli. Certificata fire-safe secondo API 607 7th Edition. La piastra di montaggio ISO 5211 completamente lavorata agevola l'automazione. Parti intercambiabili con la linea Mars Series 90D per ridurre gli stock. Disponibile nelle misure da 1/2\" a 4\" e nelle classi di flangia ANSI 150, PN16 e PN40.

Specifiche

• Progetto: Corpo diviso, flangiato
• Portata: Passaggio pieno
• Gamma dimensioni: 1/2\"–4\"
• Classe flangia: ANSI Class 150, PN16, PN40
• Materiale corpo: CF8M, WCB
• Materiale sfera: CF8M
• Sedi: RPTFE
• Materiale stelo: SUS 316
• Sistema di tenuta stelo: SealMax® Triple-Sealing (stelo piramidale, O-Ring, tenuta a V/Chevron)
• Montaggio: ISO 5211 (piastra completamente lavorata)
• Dispositivo antistatico: Standard
• Sicurezza antincendio: Certificata API 607 7th Edition
• Conformità: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Caratteristiche

• Certificazione fire-safe secondo API 607 7th Edition
• Sistema SealMax® a tripla tenuta per maggiore affidabilità di tenuta
• Piastra di montaggio ISO 5211 completamente lavorata per integrazione attuatori
• Sfera flottante con tenuta assistita dalla pressione
• Foro di scarico nella scanalatura dello stelo per bilanciare la pressione della cavità
• Guarnizioni del corpo completamente incapsulate
• Parti intercambiabili con Series 90D per semplificare la gestione ricambi
• Stelo a prova di espulsione (blow-out proof)
• Dispositivo antistatico tra stelo e sfera, e stelo e corpo
• Variante V-Port disponibile per regolazione precisa del flusso

Applicazioni

• Sistemi di automazione e controllo di processo
• Oil & gas, petrolchimico e lavorazioni chimiche
• Servizi critici per emissioni fuggitive (compatibile con TA-Luft)
• Servizi da alto vuoto ad alte pressioni
• Servizio in aree pericolose che richiedono protezione antistatica
• Applicazioni di controllo del flusso con configurazione V-Port

Specifiche tecniche

• Serie: Series 90
• Progetto: Corpo diviso, flangiato
• Portata: Passaggio pieno
• Misure disponibili: 1/2\" a 4\"
• Classi flangia: ANSI Class 150, PN16, PN40
• Materiali corpo: CF8M, WCB
• Materiale sfera: CF8M
• Materiale sedi: RPTFE
• Materiale stelo: SUS 316
• Tenuta stelo: SealMax® Triple-Sealing (stelo piramidale, O-Ring, tenuta a V/Chevron)
• Piastra di montaggio: ISO 5211 (completamente lavorata)
• Dispositivo antistatico: Standard
• Certificazione sicurezza antincendio: API 607 7th Edition
• Altre conformità: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
