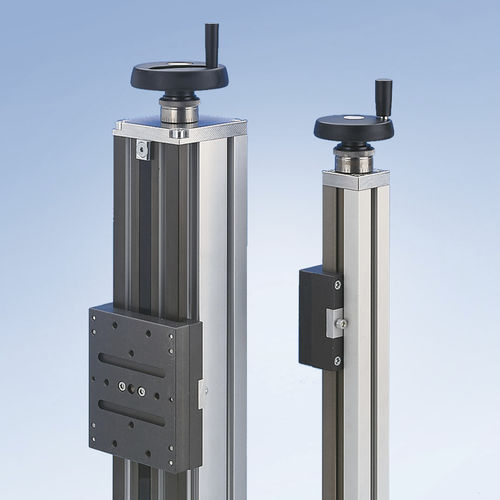

Unità di guida lineare su rotaia profilata

a motorecon dispositivo di trasmissione

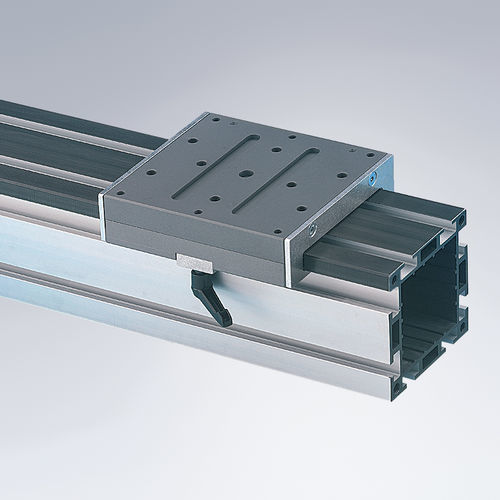

Unità di regolazione in base agli elementi di scorrimento I gruppi di scorrimento sono stati sviluppati per compiti di regolazione e posizionamento e sono ideali per applicazioni lineari che richiedono una regolazione manuale. Possono essere forniti con o senza scala e, su richiesta, anche motorizzati. Le unità di regolazione (VST) sono gruppi di scorrimento in cui i diversi elementi di guida (trave profilata e carrelli) scorrono su elementi di scorrimento anziché essere separati da cuscinetti a rulli. Le grandi superfici di contatto e il rivestimento speciale rendono i gruppi di scorrimento praticamente esenti da manutenzione. Le unità di regolazione possono anche essere dotate di due carrelli di scorrimento, che possono essere configurati per viaggiare nella stessa direzione o in direzioni opposte. Un'altra opzione è quella di utilizzare un kit di collegamento per configurare due unità di regolazione in un sistema a due assi. Le due dimensioni di base delle unità di regolazione utilizzano come travi profilate i profili in alluminio mk 2015 (50 x 50) e mk 2011 (100 x 100). Un rivestimento di alta qualità viene applicato meccanicamente sulle superfici di contatto per garantire buone proprietà di scorrimento e una superficie resistente all'usura. La versione standard delle unità di regolazione è dotata di mandrini filettati trapezoidali su cuscinetti a sfera con dadi in POM, protetti dallo sporco da una copertura in acciaio inox. I dadi, il cuscinetto e il gruppo di scorrimento sono a bassa manutenzione. Modifiche personalizzate sono disponibili su richiesta, ad esempio mandrini antiruggine, dadi trapezoidali in bronzo, viti a ricircolo di sfere o azionamenti motorizzati.
