Panoramica
Il convogliatore a rulli RBF 2000 è un sistema di trasporto modulare per intralogistica e logistica di produzione, configurabile a partire da moduli standard per rispondere a tracciati complessi e requisiti applicativi. Adatto al trasporto di contenitori, scatole e vassoi fino a 55 kg per pezzo. Moduli disponibili: tratti rettilinei (rulli motorizzati, motoriduttori o gravità), curve, allineatori, moduli di ingresso/uscita, trasferimento 90° e unità multi-transfer. Il telaio impiega profili in alluminio anodizzato con canalizzazione dei cavi integrata per un'installazione compatta, durevole e ordinata, integrabile nel sistema modulare mk.

Principi funzionali chiave

• Rulli motorizzati 24 V gestiti a zone che consentono l'accumulo a pressione zero (ZPA): il percorso è diviso in zone, ciascuna azionata separatamente in modo che sia presente un solo pezzo per zona; le zone comunicano e i pezzi si fermano automaticamente quando la zona successiva è occupata.
• Trasmissione della potenza: i rulli motorizzati trasmettono potenza a rulli aggiuntivi tramite cinghie poly-V o a V.
• Convogliatori a rulli con motoriduttore: motoriduttore che aziona i rulli tramite pulegge per un trasporto economico su lunghe distanze.
• Convogliatori a rulli a gravità: trasporto non motorizzato per alimentazione per gravità o manuale; rulli frenanti disponibili su richiesta.

Moduli e funzioni

• Tratti rettilinei: motorizzati (rulli motorizzati), con motoriduttore o a gravità; lunghezza del segmento fino a 6000 mm (lunghezza totale illimitata tramite collegamento).
• Moduli curva (45°/90°): rulli conici (coni plastici su rulli in acciaio) mantengono l'orientamento del prodotto nei cambi di direzione; le curve possono essere azionate da uno o più rulli motorizzati in base a lunghezza, carico e velocità.
• Convogliatori di allineamento: rulli motorizzati inclinabili per spostare lateralmente i prodotti verso le guide laterali per l'allineamento prima delle unità di lavorazione o per ridurre la larghezza utilizzabile.
• Moduli ingresso/uscita 45°: rulli sfalsati consentono l'unione o la diramazione dei flussi di trasporto (unire due convogliatori o diramare con multi-transfer).

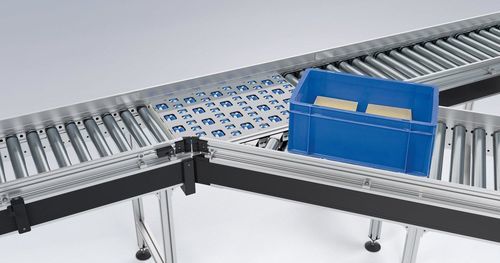

• Modulo multi-transfer: rulli omnidirezionali disposti perpendicolarmente per scaricare i prodotti a 45° mantenendo l'orientamento o a 90° con breve arresto e cambio di orientamento; configurazioni di allineamento, rotazione o inversione su richiesta.
• Modulo di trasferimento 90°: trasferisce i prodotti perpendicolarmente al flusso cambiando orientamento; montato in un convogliatore a rulli motorizzati (ZPA) con passo di 75 mm; layout adattabili (L, T, croce) e guide a nastro adeguabili alla larghezza del convogliatore e alle dimensioni della base del prodotto.

Progettazione e costruzione

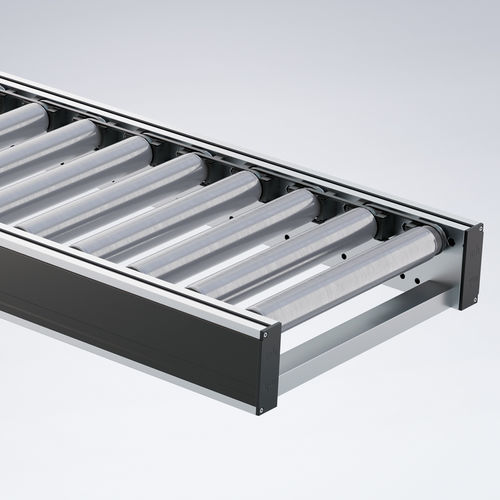

• Telaio del convogliatore: due profili in alluminio anodizzato, perforati su tutta la lunghezza; sezione superiore con fori esagonali per assi rullo a molla, sezione inferiore con fori rotondi per traverse e accessori.
• Canalizzazione dei cavi nascosta all'interno del profilo del telaio per un'installazione elettrica ordinata e una integrazione agevole di sensori e comandi.

Accessori

• Supporti per tratti rettilinei, curve e sezioni inclinate.
• Guide laterali fisse o regolabili.
• Barriere fotoelettriche (fisse o regolabili) per rilevamento e logica di controllo.
• Punti di ingresso cavi e guide per cavi sensore e accessori; rulli frenanti su richiesta.

Vantaggi

• Moduli standardizzati che permettono l'implementazione di tracciati complessi.
• Progettazione durevole e a bassa manutenzione per un funzionamento continuo affidabile.
• Opzioni di azionamento ad alte prestazioni ed efficienti dal punto di vista energetico con possibilità di controllo decentralizzato.
• Canalizzazione cavi nascosta e dettagli modulari che semplificano l'installazione elettrica e la manutenzione.
• Estendibile e adattabile in modo flessibile ai cambiamenti dei requisiti.

Caratteristiche tecniche

• Larghezze (standard): 320, 400, 420, 500, 620, 700 mm (altre larghezze su richiesta).
• Lunghezza per segmento: fino a 6000 mm; lunghezza totale illimitata tramite collegamento dei segmenti.
• Carico totale: fino a 400 kg (carico massimo per pezzo: fino a 55 kg; altre capacità su richiesta).
• Velocità: fino a 100 m/min.
• Rulli: diametro Ø 50 mm (standard per RBF 2000).
• Moduli disponibili: rettilinei (motorizzati/gravità), curve, allineatori, ingresso/uscita, trasferimento 90°, multi-transfer.
• Opzioni di azionamento: rulli motorizzati 24 V operati a zone (ZPA), motoriduttori, trasmissioni a cinghia (poly-V o cinghie a V).
• Progettazione curve: rulli conici (coni plastici su rulli in acciaio) per mantenere l'orientamento del prodotto durante i cambi di direzione.
