Sistema di trasporto per l'industria alimentare e delle bevande Versaflex

per pezziper l'industria farmaceuticaper la distribuzione

Breve descrizione

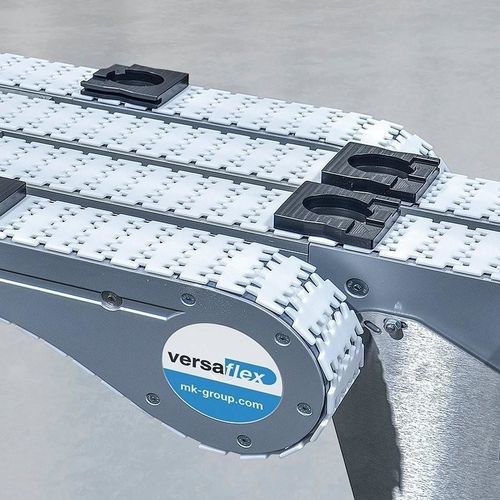

Il sistema di trasporto a nastro articolato Versaflex, completamente modulare e standardizzato, con catena in plastica è ideale per percorsi tridimensionali complessi. Consente realizzazioni economiche con curve, cambi di quota e lunghi percorsi di trasporto occupando poco spazio a terra.

Panoramica del sistema

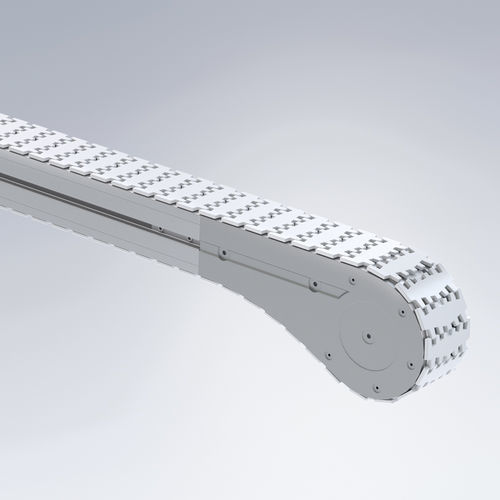

Versaflex è un convogliatore monobinario a nastro articolato con catena plastica a basso consumo che scorre su battute di scorrimento. Può essere azionato con un singolo motore e offre raggi di curvatura a partire da circa 150 mm. Limiti tipici: lunghezze del sistema fino a 30 m e velocità di trasporto fino a 60 m/min. La trasmissione ad accoppiamento positivo evita slittamenti; il sistema è adatto anche ad aree umide.

Moduli e funzioni

• Azionamenti e unità motrici
• Curve (inclusi raggi a 90° e curve rotolanti)
• Portaprodotti in varie esecuzioni (anche rulli, portaprodotti flessibili, portaprodotti con magneti)
• Guide laterali, battute di scorrimento e supporti
• Moduli funzionali: arresti (accumulo), elementi tampone, separatori, deviatori (distribuzione su più corsie)
• Opzioni: varianti ESD, rivestimenti/finizioni (es. rivestimento in acciaio, superfici floccate) per compiti di trasporto speciali

Campi di applicazione
Versaflex è adatto, tra gli altri, al trasporto di bottiglie, lattine, piccole scatole, nonché a portapezzi in linee di assemblaggio (es. automotive) e all'interconnessione di macchine in produzione. Il sistema consente una movimentazione delicata e riproducibile e un posizionamento preciso dei portapezzi.

Vantaggi

• Realizzazione economica di percorsi complessi
• Rapida adattabilità a condizioni produttive e ambientali variabili
• Impiego trasversale ai settori e compatibilità con i sistemi di mercato
• Disponibile chiavi in mano o come kit
• Progettazione a basso consumo energetico e ridotta ingombro
• Ampia scelta di larghezze di sistema e varianti di catena

Dati tecnici (sintesi)
Larghezze (esempi): 45, 65, 85, 105, 182, 300 mm
Lunghezza (max): fino a 30.000 mm
Carico totale (tip.): fino a 200 kg (a seconda della versione; portate superiori su richiesta)
Velocità di trasporto (max): fino a 60 m/min (velocità maggiori su richiesta)
Modalità di funzionamento: continuo, indicizzato, accumulo

Dati tecnici (estratto tabellare)
Sistema: A04 / A06 / A08 / A10 / A17 / A29
Larghezza sistema [mm]: 45 / 65 / 85 / 105 / 182 / 300
Altezza sistema incl. catena [mm]: 72 / 73 / 85 / 86 / 95 / 95
Carico totale fino a [kg]: 150 / 150 / 200 / 200 / 200 / 200
Lunghezza convogliatore fino a [m]: 30 / 30 / 30 / 30 / 30 / 30
Velocità di trasporto fino a [m/min]: 60 / 60 / 60 / 60 / 60 / 60
Larghezza catena [mm]: 44 / 63 / 83 / 103 / 175 / 295
Passo catena [mm]: 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Forza di trazione catena [N]: 500 / 500 / 1250 / 1250 / 1250 / 1250
Larghezza prodotto [mm] (tip.): 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Peso prodotto orizzontale fino a [kg]: 2 / 10 / 15 / 20 / 15 / 15
Peso prodotto in salita fino a [kg]: 1 / 2 / 10 / 15 / 10 / 10

Nota
Sono disponibili ulteriori varianti di catena (es. A045) e numerose opzioni di portaprodotti/ rulli; sono possibili adattamenti e realizzazioni su misura per il cliente.
