Trasportatore pneumatico sotto vuoto

Panoramica prodotto
Il nastro trasportatore a vuoto mantiene i pezzi sul mezzo di trasporto creando una depressione all'interno del corpo del nastro. Consente trasporto posizionale senza pinze o portapezzi, rapide accelerazioni, salita verticale, trasporto sospeso o laterale. Il sistema supporta lavorazioni in linea come filmatura, scansione, etichettatura o lavorazioni laser durante il movimento.

Vantaggi

• Trasporto posizionale preciso senza pinze né portapezzi
• Movimentazione sicura di prodotti leggeri anche con elevate accelerazioni: nessun ribaltamento o sollevamento
• Possibilità di trasporto verticale, sospeso o laterale
• Consente lavorazioni e controlli in linea mentre il prodotto è in movimento

Struttura e funzionamento

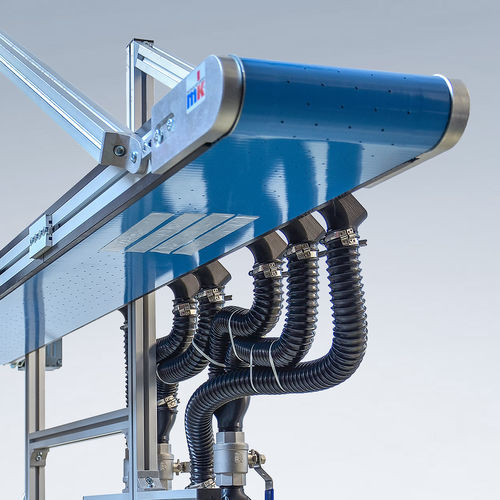

Il corpo del nastro è dotato di bocchettoni di aspirazione per una sorgente di vuoto esterna (es. aspirapolvere industriale o soffiante a canalizzazione laterale). Il vuoto viene trasmesso al pezzo attraverso fori nella piastra inferiore forata e nella cinghia, trattenendo il pezzo durante il trasporto.

Varianti e integrazione
mk fornisce nastri e nastri dentati in versione a vuoto; sono adattati corpo nastro e mezzo di trasporto per la funzione di vuoto. I nastri dentati offrono azionamento positivo senza slittamento, utile per la sincronizzazione con sistemi di visione. mk può fornire singoli componenti (cinghia, linea di aspirazione, pompa) o un nastro a vuoto completo pronto per l'integrazione.

Esempi d'impiego

• Aumento della produzione tramite trasporto continuo a vuoto
• Trasporto sicuro di fogli ceramici sottili mediante aspirazione
• Allineamento e trasporto di lastre in alluminio prima delle lavorazioni successive

Caratteristiche / specifiche tecniche

• Principio: fissaggio del pezzo sulla cinghia tramite depressione attraverso piastra inferiore forata e cinghia
• Modalità di trasporto: orizzontale, ascendente/verticale, sospeso, laterale
• Adatto per: prodotti leggeri e di grande superficie con elevate accelerazioni
• Settori: imballaggio, beni di consumo, carta, produzione di batterie
• Componenti: corpo nastro modificato con bocchettoni, piastra inferiore forata, cinghia idonea
• Sorgente del vuoto: pompa esterna (aspirapolvere industriale o soffiante) — bocchettoni forniti
• Versioni: nastro e nastro dentato (azionamento positivo, senza slittamento)
• Integrazione: fornitura parziale o sistema completo pronto per l'installazione
• Capacità di processo: filmatura, scansione, etichettatura, lavorazioni laser in linea
