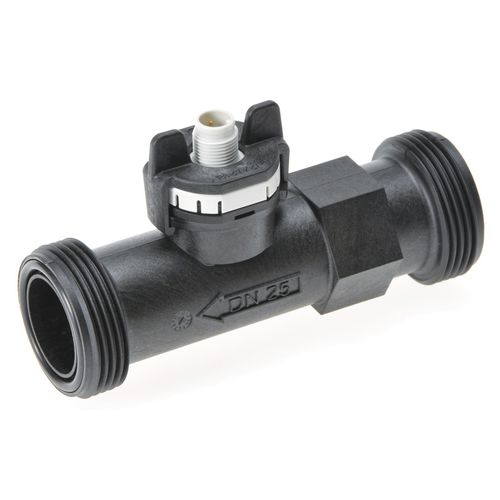

Misuratore di portata a vortice LVB-08-P
per liquidiper acquain linea

misuratore di portata a vortice
misuratore di portata a vortice
misuratore di portata a vortice
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a vortice
Fluido
per liquidi, per acqua
Montaggio
in linea
Materiale
in plastica
Comunicazione
con uscita di impulsi
Altre caratteristiche
compatto
Pressione di processo

Max.: 18 bar (261,07 psi)

Min.: 0 bar (0 psi)

Temperatura di processo

Max.: 85 °C (185 °F)

Min.: -15 °C (5 °F)

Portata volumetrica

Max.: 15 l/min (4 us gal/min)

Min.: 0,9 l/min (0,2 us gal/min)

Descrizione

La serie LIQUI-VIEW Base funziona secondo il principio del vortice. L'ostruzione (corpo bluff) posta nel flusso del liquido deposita vortici a valle ad una frequenza proporzionale alla velocità del liquido. Questo modello di vortici è chiamato la via del vortice di Von Kármán (fig 1.). Un sensore piezoelettrico rileva i vortici e crea impulsi elettrici proporzionali alla portata del liquido. Gli strumenti possono essere montati in qualsiasi posizione. I misuratori di portata LIQUI-VIEW Base possono essere forniti in campi di fondo scala da 10 l/min fino a 150 l/min al massimo. Pressione nominale 12 bar. Inoltre gli strumenti possono essere forniti con un'uscita analogica o ad impulsi L'uso previsto degli strumenti LIQUI-VIEW Base è quello di misurare l'acqua e i liquidi simili all'acqua che sono compatibili con le parti bagnate dello strumento I prodotti Mass Flow ONLINE B.V. sono garantiti contro difetti di materiale e di lavorazione per un periodo di un anno dalla data di spedizione, a condizione che siano utilizzati in conformità alle specifiche dell'ordine e alle istruzioni del presente manuale e che non siano soggetti ad abusi, danni fisici o contaminazioni. I prodotti che non funzionano correttamente durante questo periodo possono essere riparati o sostituiti gratuitamente Rende visibili i flussi di liquido tramite l'uscita a impulsi Non ci sono parti in movimento: - impenetrabile ai depositi - senza manutenzione Bassa perdita di carico Montaggio in qualsiasi posizione Ampi intervalli di flusso Risposta rapida Adatto per acqua sporca (circolante, di pozzo o di scarico) Progettazione sostenibile del prodotto - Basso consumo energetico - Leggero e compatto

---
