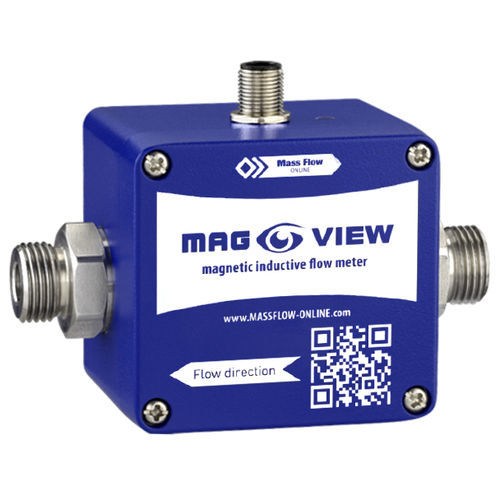

Misuratore di portata magnetico MVM-030-PN

volumetricoper liquidiper acqua

Nessuna parte in movimento (nessuna usura meccanica) Funzionamento senza interferenze Indipendenza dalle tubazioni di ingresso/uscita Risposta rapida Sezione libera del tubo: basso ΔP, insensibile alla contaminazione Caratteristiche Rende visibili i flussi di liquido Uscita in frequenza LED lampeggiante (rosso/verde) Nessuna usura meccanica Nessuna parte in movimento Facilità di montaggio e funzionamento Montaggio in qualsiasi posizione Sezione libera del tubo Nessuna perdita di carico aggiuntiva Risposta rapida (<500 ms) Insensibile ai liquidi contaminati Soluzione ideale per un funzionamento privo di interferenze combinato con un ciclo di vita prolungato Può essere utilizzato in aree in cui non è possibile applicare sensori di flusso con parti in movimento L'ampia indipendenza dal tubo di ingresso e di uscita offre il vantaggio di poter essere installato in macchine compatte con spazi ristretti Specifiche tecniche Indicazione di flusso/allarme LED verde: lampeggiamento proporzionale al flusso Rangeability 1:60 Tempo di risposta (sensore) < 500 ms Parti meccaniche connessioni al processo Filettatura maschio G1/2'' BSP Proprietà elettriche Consumo massimo di energia max. 150 mA Uscita in frequenza Frequenza degli impulsi / fattore K: 1000 impulsi/l Risoluzione: 1,0 ml/impulso Forma del segnale: Push-Pull Forma del segnale Segnale a onda quadra, rapporto di servizio degli impulsi 50:50, Push-Pull Corrente del segnale max. 100 mA, limitata in corrente Assegnazione dei pin PIN 1: +UB PIN 2: - PIN 3: GND PIN 4: uscita di frequenza Applicazioni I campi di applicazione di questo misuratore di portata magnetico sono molteplici: Può essere utilizzato in aree in cui i sensori di flusso con parti in movimento (ruota a pale, sensori a turbina) non possono essere applicati a causa di fluidi contaminati Il sensore è destinato alla misurazione continua della portata o al dosaggio di liquidi elettricamente conduttivi con un minimo di 50µS/cm Distribuzione dell'acqua Alimentazione chimica
