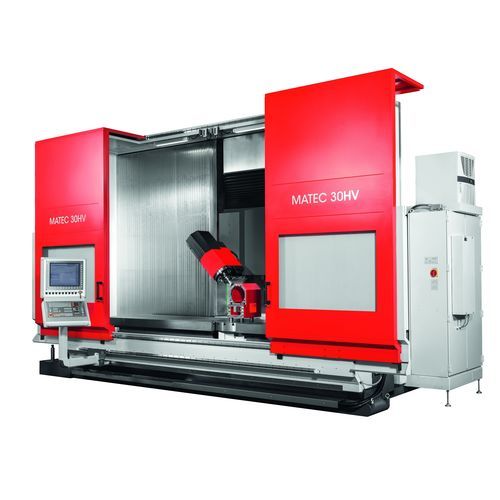

Centro di lavoro CNC 5 assi 30HVCuniversalecon tavola rotanteHSK-63
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- universale
- Struttura
- con tavola rotante
- Testa del mandrino
- SK40, HSK-63
- Numero di utensili
- 60 utensili, 48 utensili, 80 utensili
- Altre caratteristiche
- ad alta prestazione, di alta precisione
- Corsa X
1.300 mm, 1.500 mm, 3.000 mm, 4.000 mm
(51 in, 59 in, 118 in, 157 in)- Corsa Y
600 mm, 825 mm, 1.125 mm
(24 in, 32 in, 44 in)- Corsa Z
800 mm, 1.100 mm, 1.300 mm
(31 in, 43 in, 51 in)- Velocità di rotazione
9.000 rpm
(56.549 rad.min-1)- Potenza
11 kW, 16 kW, 19 kW
(14,96 hp, 21,75 hp, 25,83 hp)- Velocità di avanzamento asse X
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Velocità di avanzamento asse Y
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Velocità di avanzamento asse Z-Not Tr-
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Carico massimo del piano di lavoro
500 kg, 1.000 kg, 1.500 kg
(1.102 lb, 2.205 lb, 3.307 lb)- Peso massimo utensili
10 kg
(22 lb)
Descrizione
La macchina standard per la lavorazione complessa su 5 lati
Tempi di consegna brevi
Dotazione standard di tutte le macchine
testa girevole CNC a 1 asse, a variazione continua
Controllo numerico Heidenhain TNC 640
Portautensili HSK63 DIN 69893
Magazzino utensili 48 posti
Tavola rotante CNC Ø 630 / 800 / 1.150 mm
Area di lavoro completamente chiusa con tetto
Sistema di misurazione diretta del percorso negli assi X, Y e Z
Trasportatore di trucioli
Opzioni aggiuntive
Siemens 840D sl
Portautensili SK40 DIN 69871
Estensione del magazzino utensili fino a 280 posti
Unità refrigerante ad alta pressione
Tavole rotanti montate per la lavorazione degli alberi
Parete divisoria dell'area di lavoro
Mandrino motore
Coppia max: 115 Nm
Testa girevole
Angolo di rotazione: ± 105° gradi a variazione continua
Sistema di misura a percorso diretto
diretto: ± 3
Forze di serraggio: 2.400 Nm non bloccati
4.200 Nm bloccati
Tavola rotante CNC integrata
Per asse Y 600 mm: Ø 630 mm
Per asse Y 825 mm: Ø 800 mm
Per asse Y 1.125 mm: Ø 1.150 mm
---
Cataloghi
Traveling Column Series HV/HVU
32 Pagine
