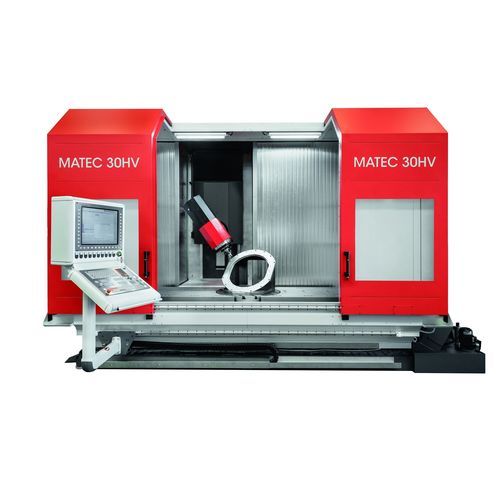

Centro di lavoro CNC 3 assi HV series universaleHSK-63SK40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- universale
- Testa del mandrino
- SK40, HSK-63
- Numero di utensili
- 60 utensili, 48 utensili, 80 utensili
- Altre caratteristiche
- ad alta prestazione, ad alta potenza
- Corsa X
Max.: 12.500 mm
(492 in)Min.: 1.300 mm
(51 in)- Corsa Y
Max.: 1.630 mm
(64 in)Min.: 600 mm
(24 in)- Corsa Z
800 mm, 1.100 mm, 1.300 mm, 1.350 mm, 1.850 mm
(31 in, 43 in, 51 in, 53 in, 73 in)- Velocità di rotazione
Max.: 42.000 rpm
(263.894 rad.min-1)Min.: 9.000 rpm
(56.549 rad.min-1)- Potenza
Max.: 159 kW
(216,18 hp)Min.: 19 kW
(25,83 hp)- Velocità di avanzamento asse X
48.000 mm/min
(31 in/s)- Velocità di avanzamento asse Y
48.000 mm/min
(31 in/s)- Velocità di avanzamento asse Z-Not Tr-
48.000 mm/min
(31 in/s)- Carico massimo del piano di lavoro
500 kg, 1.000 kg, 1.500 kg, 2.500 kg
(1.102 lb, 2.205 lb, 3.307 lb, 5.512 lb)- Peso massimo utensili
10 kg
(22 lb)- Precisione di collocamento
0,01 mm
(0 in)- Ripetibilità
0,003 mm
(0 in)
Descrizione
testa girevole CNC a 1 asse, a variazione continua
Controllo CNC Heidenhain TNC 640
Coppia: max. 120 Nm
cambio utensile a 30HV con pinza doppia,
60HV cambio utensile con navetta,
60 posti utensileAzionamenti assi con vite a ricircolo di sfere
Guide lineari a rulli su tutti gli assi
Sistemi di misurazione del percorso diretto
Tavola macchina standard con scanalature a T
Area di lavoro completa con copertura
Trasportatore di trucioli
Unità di raffreddamento
Opzioni per la macchina base
Testa girevole
Testa girevole CNC dinamica con azionamento diretto
Mandrino motore
Mandrino motore di maggiore potenza
- Coppia: fino a max. 230 Nm
Sistema di azionamento
Asse X con azionamento lineare
Asse X con azionamento a pignone e cremagliera
---
