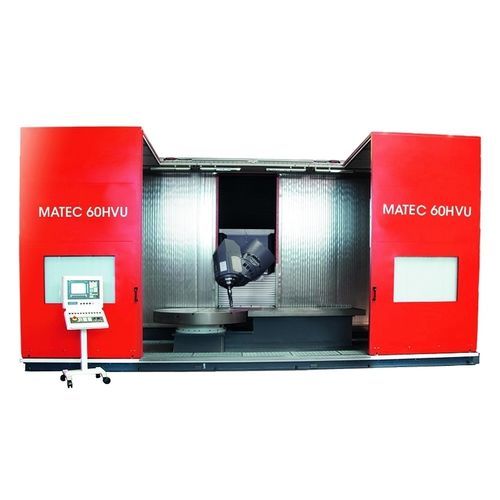

Centro di lavoro CNC 2 assi U series
universaleHSK-63HSK-100

centro di lavoro CNC 2 assi
centro di lavoro CNC 2 assi
Aggiungi ai preferiti
Confronta con altri prodotti

Maggiori informazioni sul sito di matec Maschinenbau

Caratteristiche

Numero di assi
2 assi
Orientazione del mandrino
universale
Testa del mandrino
SK40, HSK-63, SK50, HSK-100
Numero di utensili
40 utensili, 60 utensili, 48 utensili, 80 utensili
Altre caratteristiche
ad alta potenza
Corsa X

Max.: 12.500 mm
(492 in)

Min.: 3.000 mm
(118 in)

Corsa Y

1.125 mm, 1.400 mm, 1.630 mm
(44 in, 55 in, 64 in)

Corsa Z

1.300 mm, 1.350 mm, 1.800 mm, 1.850 mm
(51 in, 53 in, 71 in, 73 in)

Velocità di rotazione

Max.: 42.000 rpm
(263.894 rad.min-1)

Min.: 8.000 rpm
(50.265 rad.min-1)

Potenza

50 kW, 92 kW
(67,98 hp, 125,09 hp)

Velocità di avanzamento asse X

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Velocità di avanzamento asse Y

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Velocità di avanzamento asse Z-Not Tr-

30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)

Carico massimo del piano di lavoro

1.500 kg, 2.500 kg
(3.307 lb, 5.512 lb)

Peso massimo utensili

10 kg, 20 kg
(22 lb, 44,1 lb)

Precisione di collocamento

0,01 mm
(0 in)

Ripetibilità

0,003 mm
(0 in)

Descrizione

testa universale a 2 assi, a variazione continua (HVU) testa universale a 1 asse, a variazione continua (U) Controllo CNC Heidenhain TNC 640 Velocità: 9.000 1/min Motore mandrino: Potenza di azionamento max. 19 kW Coppia: max. 120 Nm Portautensili HSK63 Cambio utensile con navetta, 48 posti utensile Azionamenti degli assi con vite a ricircolo di sfere Guide lineari a rulli in tutti gli assi Sistemi di misura a percorso diretto Tavola macchina standard con scanalature a T Area di lavoro completa con copertura Trasportatore di trucioli Unità di raffreddamento Opzioni per la macchina base Mandrino motore Mandrino motore di maggiore potenza - Gamma di velocità: 12.000 - 42.000 1/min - Potenza: fino a max. 159 kW - Coppia: fino a max. 280 Nm Portautensili SK40 Magazzino utensili Estensione da 48 a 280 posti utensile Sistema di azionamento: - Asse X con azionamento lineare - Asse X con azionamento a pignone e cremagliera

---
