Lavorazione completa attraverso unità di lavorazione additiva e automazione integrata. Dati tecnici basati sul gruppo modulare
Concetto
Con questo concetto di macchina, tutte le fasi del processo da
alimentazione del profilo della barra, alla lavorazione su 6 lati in due posizioni di
posizioni di serraggio e lo scarico automatico sono
in un'unica macchina.
Il risultato è un processo di produzione completamente automatico.
Questo garantisce la massima precisione e ripetibilità per tutto il periodo di produzione
ripetibilità per l'intero periodo di produzione.
Il concetto non è quindi solo in grado di ottimizzare la produzione, ma anche di generare
produzione, ma anche di generare risparmi a metà della
a due cifre.
Dettagli tecnici

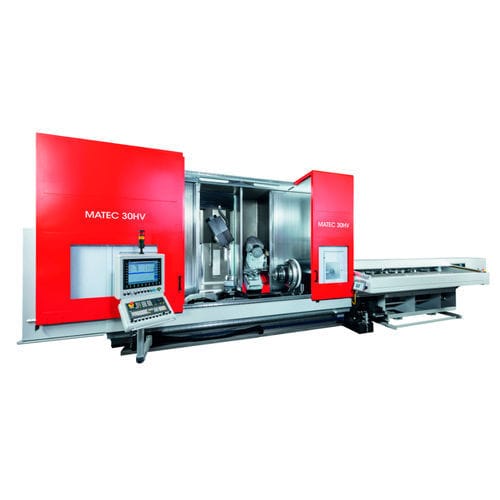

Centro di lavoro a colonna mobile con testa orientabile
Alimentatore automatico di barre
Tavola rotante CNC, orizzontale, con pinza di serraggio, passaggio Ø 160 mm
Contropunta per il supporto del pezzo
unità di taglio a CNC a 2 assi, lama Ø 490 mm | 16 kW
Slitta di trasferimento con tavola rotante CNC orizzontale e stazione di serraggio
pinza portapezzo a 3 assi per la rimozione dei pezzi
Sistema di rimozione dei pezzi e dei residui di lavorazione
Campo di applicazione di High-Production-Line
Materiali da acciaio ad alta resistenza a plastica
Pezzi allungati con lavorazione su più lati
Profili di diverse dimensioni
Alberi, tubi, traverse e simili
Produzione di pezzi singoli o di piccoli lotti da materiale solido
Informazioni tecniche
Testa girevole
Angolo di rotazione: ± 105° a variazione continua
Precisione di posizionamento: ± 3
Magazzino utensili
Ø utensile: max. 200 mm
Lunghezza utensile: max. 340 mm
Azionamento del mandrino principale
Coppia: max. 230 Nm
---
