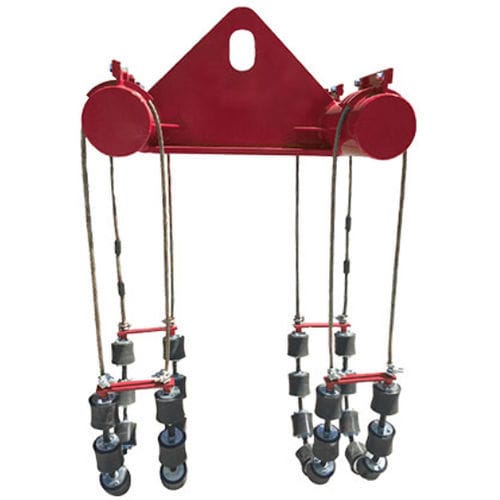

Braca di sollevamento rotonda 200 series

con cavomobilein metallo

Descrizione
I supporti e le imbracature per tubi Mathey Dearman offrono un metodo sicuro per movimentare e posizionare tubi nei progetti di posa pipeline. Gamma diametri: 2–36" (50,8–914 mm). Tutti i modelli sono dotati di ruote in uretano da 4" con taglio tondo e cuscinetti antifrizione sigillati. Le barre distanziatrici sono testate da terzi e conformi agli standard di settore. Le imbracature utilizzano funi metalliche 5/8" pressate e certificate.

Disponibilità
DISPONIBILE SOLO IN AMERICA

Caratteristiche e vantaggi

• Rivestimento in uretano 95A adatto a utilizzi ripetuti
• Cuscinetti antifrizione sigillati per rotazione fluida
• Ruota: 4" larghezza battistrada x 4,5" diametro
• Fune metallica 5/8" pressata e certificata
• Mozzo lavorato per prestazioni costanti della ruota
• Rullo di ricambio 4": Codice 90024, con flangia metallica protettiva e intaglio radiale per profili tubolari

Numeri di parte e specifiche
NUMERO DI PARTE | DESCRIZIONE | CAPACITÀ DI CARICO | PESO SPEDIZIONE | DIMENSIONI L x P x A
2001-3 | Imbracatura per tubi 2–8" – 3 rulli | 2.900 lb / 1.300 kg | 50 lb / 22,70 kg | 16 x 16 x 16" / 406,4 x 406,4 x 406 mm
2001-4 | Imbracatura per tubi 2–12" – 4 rulli | 2.900 lb / 1.300 kg | 60 lb / 27,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-5 | Imbracatura per tubi 2–18" – 5 rulli | 2.900 lb / 1.300 kg | 70 lb / 31,80 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2001-7 | Imbracatura per tubi 2–24" – 7 rulli | 2.900 lb / 1.300 kg | 85 lb / 38,60 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm

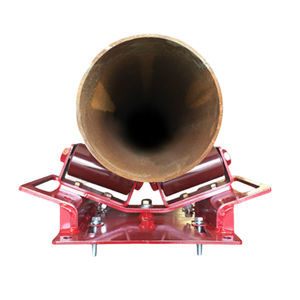

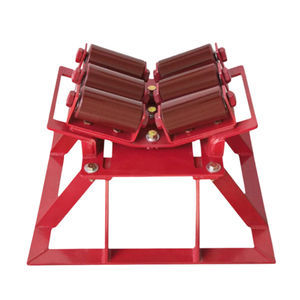

2002 | Supporto per tubi 6–12". 2 fili | 17.000 lb / 7.710 kg | 200 lb / 90,70 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2003 | Supporto per tubi 12–24". 2 fili | 17.000 lb / 7.710 kg | 380 lb / 172,40 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2004 | Supporto per tubi 12–24". 4 fili | 28.000 lb / 12.700 kg | 880 lb / 399,20 kg | 40 x 48 x 16" / 1.016 x 1.219,2 x 406 mm
2005 | Supporto per tubi 24–36". 2 fili | 28.250 lb / 12.813 kg | 1.650 lb / 750,00 kg | 50 x 35 x 20" / 1.270 x 889 x 508 mm
2006 | Supporto per tubi 24–36". 4 fili | 56.700 lb / 25.700 kg | 3.700 lb / 1.678,00 kg | 102 x 75 x 40" / 2.717 x 1.905 x 1.016 mm

Specifiche tecniche

• Gamma dimensioni: 2–36" (50,8–914 mm)
• Ruote: uretano 95A 4" con taglio tondo e cuscinetti antifrizione sigillati
• Dimensioni ruota: 4" larghezza battistrada x 4,5" diametro; rullo di ricambio PN 90024
• Opzione rullo: 4" x 6" con intaglio radiale per profili tubolari
• Fune: 5/8" pressata e certificata
• Barre distanziatrici: testate da terzi e conformi agli standard del settore
