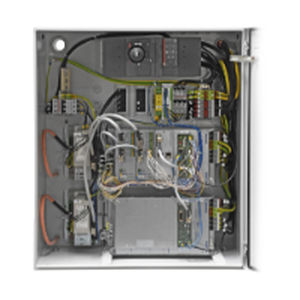

Sistema di saldatura a resistenza ServoSPATZ+

servocomandatoper alluminiodi lamiere in acciaio

Sistema completo AluSPATZ+ per la saldatura di lamiere in alluminio Il sistema completo SPATZ+ è progettato fino all'ultimo dettaglio per soddisfare i requisiti speciali della saldatura dell'alluminio. Il timer di saldatura SPATZ+M900 da 1 000 Hz in configurazione master-slave fornisce l'elevata corrente di saldatura fino a 80 kA necessaria per la saldatura dell'alluminio. Con l'armadio di saldatura e la tecnologia di azionamento integrata per una pistola di saldatura servo-elettrica con compensazione servo-elettrica, il timer di saldatura SPATZ+M900 costituisce il cuore di ogni sistema di saldatura dell'alluminio MATUSCHEK. Il sistema di gestione degli elettrodi CapClean è il secondo componente per la saldatura a punti dell'alluminio adatto alla produzione. Formando regolarmente gli elettrodi per mezzo di una specifica rettifica di forma, evita qualsiasi strato di contaminazione. Ciò garantisce saldature affidabili e fino a 20 000 punti di saldatura con la corretta geometria di contatto dell'elettrodo per tutta la durata di vita dell'elettrodo. Il sistema è completato da una pistola di saldatura servo SPATZ+ in versione C o X con compensazione servoelettrica per una compensazione ottimale del peso della pistola. ServoSPATZ+ timer di saldatura combinato ServoSPATZ+ timer di saldatura combinato SPATZ+M900 Master & SPATZ+M900 Slave 2 moduli di potenza servo per la forza dell'elettrodo principale e la compensazione della pistola 2 schede di estensione servo SPATZ+SEC / SEC2 Scheda bus di campo SPATZ+FB-NET2 Linee di collegamento Dimensioni dell'armadio L x A x P (inclusa la sovrapposizione): 700 x 800 x 530 mm (27.6" x 31.5" x 20.9") Interruttore principale 160 A 4 poli con RCD 30 mA integrato, tipo B Relè di sicurezza Alimentazione 24 V DC integrata, 5 A Raffreddamento a ventola con due ventilatori, protetti contro il blocco
