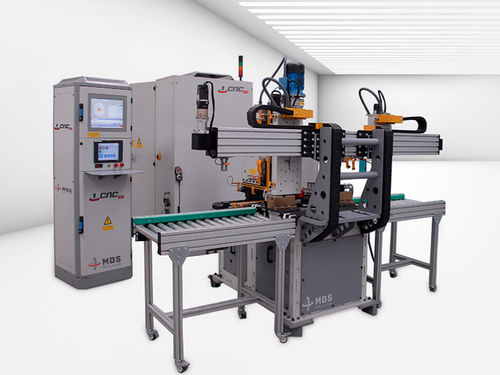

Macchina equilibratrice verticale CNC-100

dinamicoelettromeccanicoautomatico

CNC-100 Il pezzo in lavorazione proveniente dal trasportatore di ingresso viene prelevato dal trasportatore con l'aiuto dell'unità di trasferimento automatico del pezzo in lavorazione e lasciato sull'unità di misura automatica sbilanciata. Il pezzo che viene messo sull'unità di misura manualmente o automaticamente viene serrato con il comando del banco da un'apparecchiatura di serraggio del pezzo e il banco inizia la misurazione. Il banco completa la misurazione in 8-10 sec. Dopo la prima misurazione, la parte bilanciata del pezzo viene posizionata sotto l'unità di foratura automatica e fissata con l'aiuto di pinze idrauliche. La parte bilanciata del pezzo fisso interferisce con il pezzo in lavorazione (con direzioni x-y-z) tramite l'unità automatica di foratura, prendendo come base o puntando a tolleranze di sbilanciamento permanente le norme di tolleranza ISO 1940-G6,3 o appositamente definite, utilizzando il metodo di bilanciamento noto come metodo decrescente ed effettuando un movimento di interpolazione lineare e circolare, e completa il processo di bilanciamento entro 10-15 sec L'attrezzatura di bloccaggio pezzo rilascia il pezzo dopo la misurazione. Il pezzo viene rimosso dalla macchina in base allo stato di approvazione o di rifiuto o il ciclo di lavoro viene ripetuto. Tutto questo processo richiede circa 40-50 sec. SPECIFICHE Canale misurabile - 1 Potenza del motore - 4 Kw Capacità - 1,0 kg - 30,0 kg Diametro massimo - 400 mm Regolazione della velocità - Mitsubishi Invertor Servo Motion Control - Mitsubishi PLC Servire motore e autista - Mitsubishi Tensione e frequenza in ingresso - 3-faz 200-230V AC 50/60 Hz Tempo di bilanciamento - 40 sn Rapporto di riduzione dello squilibrio - 98% Sensibilità - 0,5 gmm Bilanciamento rpm - 400 - 1500 d/d SOFTWARE - Sistema di misura elettronico - M.B. - 750
