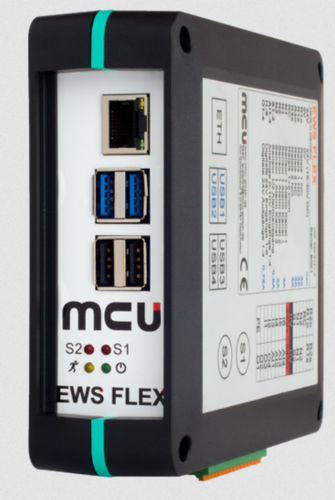

Sistema di analisi di dati EWS FLEX

automatico

Con EWS FLEX BOX, MCU offre una varietà di soluzioni senza precedenti. Grazie alla sua combinazione unica, il sistema può essere adattato a un'ampia gamma di requisiti. Collegamento di un massimo di 2 sensori ibridi (MEMS di accelerazione 3D + piezoelettrico ad asse singolo); Monitoraggio delle collisioni con arresto rapido; definizione di valori limite tramite il programma NC; Comunicazione del sistema tramite OPC UA: limiti utensile; lettura dei dati macchina (configurabile nell'editor); Visualizzazione/analisi grafica nell'interfaccia utente generica (integrata nel sistema di controllo) Moduli disponibili: Registro storico della macchina: Collisioni, vibrazioni RMS, allarmi, messaggi di avvertimento, ecc. Prevenzione delle collisioni: Evitare le collisioni causate da errori di funzionamento Storico delle vibrazioni: Memorizzazione della cronologia dei segnali per ogni evento di allarme di collisione Check-up del mandrino: Accumulo del tempo di funzionamento del mandrino per entrambi gli intervalli di vibrazioni e temperatura dati a 3 assi in tempo reale: Visualizzazione delle vibrazioni del mandrino (3 assi) durante il processo di lavorazione Dati tecnici: Computer single-board con Linux, 4GB Ram, 32GB hard disk Fino a 2 sensori MODBUS RTU 6 ingressi digitali 24V 4 uscite a semiconduttore 1 uscita di collisione rapida direttamente dal sensore 3 contatti di commutazione per 3 valori limite (1x bicanale per arresto rapido tramite circuito di arresto di emergenza della macchina) Presa RJ45 per la connessione TCP/IP al controllore o al PC
