SL96C - Sincroscopio della lampada
Sincronoscopio LAMP Synchronoscope per la sincronizzazione del monitoraggio
Indicazione di luminosità della lampada nella condizione "in fase

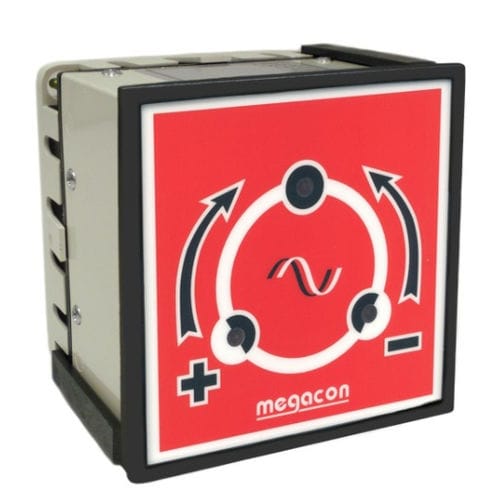

Questa unità DIN96 è un sincronoscopio a tre lampade disposte in modo da dare l'indicazione della luminosità della lampada allo stato "in fase". Quando la fase di tensione delle sbarre e quella di ingresso sono in coincidenza, la lampada posizionata a ore 12 sarà spenta, e le altre due lampade si accenderanno.
Il senso di rotazione della lampada indica se il generatore in ingresso è TOO SLOW(-) o TOO FAST(+) relativo all'alimentazione delle sbarre.
L'unità è predisposta per il funzionamento continuo e può essere lasciata permanentemente collegata alle due alimentazioni dopo la sincronizzazione.
Deve essere collegato alle due alimentazioni secondo la sequenza delle fasi (L1,L2,L3) riportata in figura.
Non sono necessari adeguamenti per la messa in servizio.
---
