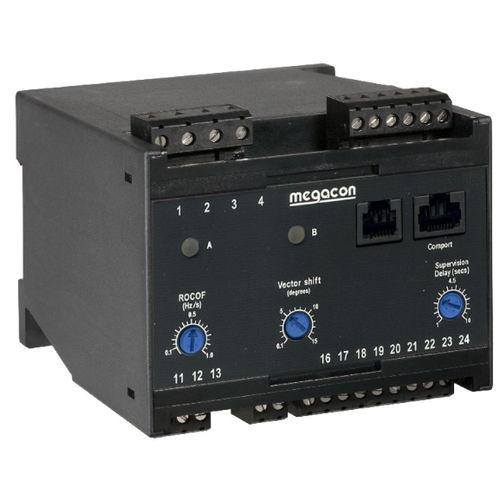

Relè di protezione di assenza di fase KCG593x

trifasesu guida DINdigitale

KCG593x - PERDITA di RELÈ delle CONDUTTURE (PROTEZIONE GUASTO delle CONDUTTURE) Protegge un generatore messo da potere d'alimentazione in una non-linea griglia (3-wire o 4 fissa i sistemi) Generatore a protezione di griglia Tasso di cambiamento di frequenza (R.O.C.O.F/df/dt) Angolo di fase di punto - spostamento di vettore Funzionamento triplice del relè Ritardo registrabile di controllo Descrizione Il KCG593x rileva il tasso di cambiamento di frequenza e l'angolo di fase di punto (spostamento di vettore) per la generazione riservata collegata al rifornimento di condutture per proteggere il generatore da potere d'alimentazione nell'non-vive griglia. Come standard la tensione ausiliaria è presa dalla tensione controllata. Lo stato del lavoro e la condizione di viaggio è indicato da due LED. Un input di inibizione è controllato tramite i contatti ausiliarii sul generatore e sugli interruttori di condutture in moda da permettere soltanto le uscite del relè quando entrambi gli interruttori sono chiusi. Un ritardo registrabile di controllo misura per sormontare lo scatenamento spurio che può accadere quando sincronizza con le condutture. I tempi tipici di viaggio sono 20-50mS per il cambiamento di angolo di fase di punto e 200-300mS per il tasso di cambiamento di frequenza. Il rifornimento ausiliario e gli input controllati possono provenire dalla stessa fonte, come indicato, o dall'indipendente (CC). (KCG593A & KCG593B: 3 configurazione del legare di fase 3)
