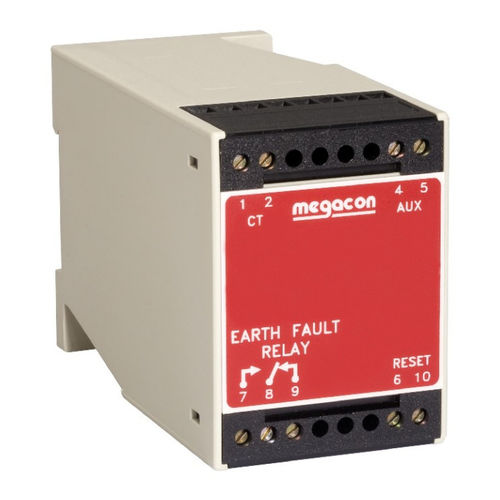

Relè di sorveglianza con dispersione a terra KRM162 series

di isolamentoACsu guida DIN

KRM162 - CA del relè di viaggio di perdita della terra Relè di perdita della terra per i sistemi interrati di CA Uscita analogue non isolata (C-versione) Principio di misurazione ?di RCT? Il KRM162B misura l'isolamento, direttamente nei milliampère, dei sistemi interrati di CA. Ma può anche essere usato nei Esso-sistemi insieme ad un tipo costante MML1501 del modulo di impedenza. Lo strumento è alimentato da un trasformatore corrente dell'equilibrio adatto di nucleo (CBCT vedono il datasheet separato) che il relè standard ha una gamma 0-150mA con un livello predeterminato dalla industria di viaggio di 100mA. Le più grandi gamme e livelli di viaggio sono disponibili, tipicamente gamme è 500mA, 0-1A, 0-2A, 0-5A e 0-10A. Il relè è di sicurezza e si eccita una volta autoalimentato. Colleghi i terminali 6 e 10 per fare un relè d'aggancio. Tutti i conduttori trasportanti correnti devono passare attraverso l'equilibrio CT di nucleo. I foderi o l'intrecciatura del metallo su alcuni cavi non devono essere passati con il CBCT.
