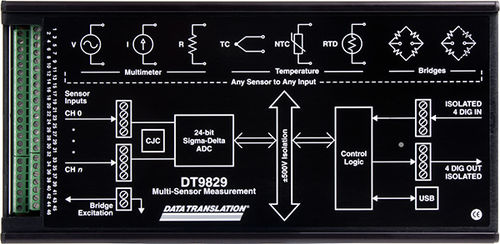

Sistema di acquisizione dati di temperatura DT9829-8

di tensioneportatileda incasso

Il dispositivo di acquisizione dati (DAQ) USB DT9829-8 offre configurazioni selezionabili via software per diversi tipi di sensori, tra cui tensione, corrente, temperatura, resistenza e sensori a ponte. Le caratteristiche includono CJC integrato, rilevamento di termocoppie aperte, sorgente di eccitazione interna e I/O digitali isolati. Il DT9829 è un modulo di acquisizione dati portatile per la misurazione di più sensori per USB. Utilizzando il software del DT9829 è possibile selezionare numerosi tipi di sensori e i relativi parametri: ingressi di tensione, corrente, termocoppie, RTD, termistori, resistenza, sensori a ponte ed estensimetri Misure di precisione per qualsiasi sensore È possibile collegare qualsiasi tipo di sensore a uno degli 8 ingressi con terminale a vite e il software applicativo QuickDAQ consente di selezionare il sensore. Il software e l'hardware agiscono senza soluzione di continuità per effettuare tutte le misure del sensore senza alcun'altra interazione da parte dell'utente. Il risultato è la possibilità di misurare qualsiasi sensore su uno degli 8 canali tramite la selezione del software. Il software e l'hardware all'interno del modulo si occupano di tutti i dettagli più complicati. Non c'è interazione tra i canali, indipendentemente dal tipo di sensore per ogni canale. Le precisioni sono state studiate meticolosamente per preservare l'integrità della misura del sensore. Ad esempio, le termocoppie hanno un circuito di compensazione del giunto freddo incorporato, posizionato proprio sul connettore per evitare il flusso d'aria o fonti di errore nel collegamento. Un ulteriore esempio è la possibilità di eseguire misure con 2, 3 o 4 fili, termistore o RTD su qualsiasi canale. Inoltre, il progetto prevede la compensazione automatica degli errori normalmente causati dalla resistenza del filo conduttore nella configurazione a 3 fili comunemente utilizzata.
