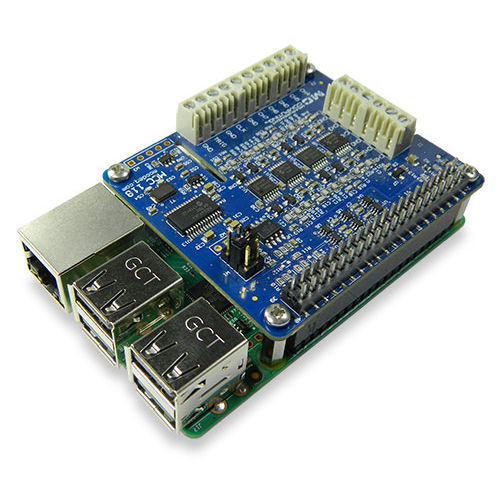

Sistema di acquisizione dati di tensione MCC 118

ad ingresso analogicoad alta velocità

L'MCC 118 DAQ HAT fornisce otto canali di misurazione analogica della tensione per sistemi di acquisizione dati e data logger basati su Raspberry Pi. La velocità massima di trasmissione dei dati dell'MCC 118 è di 100 kS/s per scheda per l'esecuzione di misure di tensione a punto singolo o a forma d'onda. È possibile impilare fino a otto dispositivi MCC 118, fornendo fino a 64 canali di dati e una velocità massima di 320 kS/s. Tutti i DAQ HAT MCC sono dotati di librerie ed esempi open-source C/C++® e Python™ di facile utilizzo, che consentono di effettuare rapidamente misure affidabili e di qualità. L'MCC 118 è una scheda HAT (Hardware Attached on Top) di tensione progettata per l'uso con Raspberry Pi, il computer single-board più diffuso oggi sul mercato. Un HAT è una scheda aggiuntiva con un connettore GPIO (general purpose input/output) da 40W conforme alle specifiche HAT di Raspberry Pi. L'MCC 118 HAT fornisce otto ingressi analogici single-ended (SE) per misure di tensione. È possibile impilare fino a otto MCC HAT su un Raspberry Pi Interfaccia Raspberry Pi Il connettore MCC 118 si inserisce nel connettore GPIO (General Purpose I/O) a 40 pin del Raspberry Pi fornito dall'utente. L'MCC 118 è stato testato per l'uso con tutti i modelli di Raspberry Pi dotati di connettore GPIO a 40 pin. Configurazione dell'HAT I parametri di configurazione dell'HAT sono memorizzati in una EEPROM a bordo che consente al Raspberry Pi di impostare automaticamente i pin GPIO quando l'HAT viene collegato. HAT impilabili È possibile impilare fino a otto schede MCC HAT su un singolo Raspberry Pi. Le schede multiple possono essere sincronizzate utilizzando le opzioni di clock esterno e di ingresso di trigger. Gli utenti possono mescolare e abbinare i modelli di MCC HAT nello stack. Ingresso analogicoL'MCC 118 dispone di otto ingressi analogici SE a 12 bit. La gamma di ingressi analogici è fissata a ±10 V.
