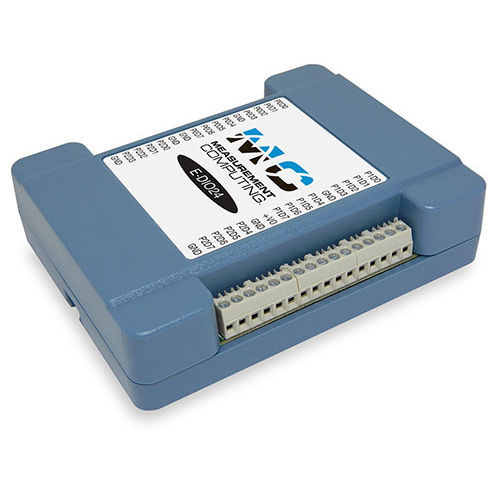

Modulo di acquisizione dati multicanale E-DIO24

da incassoembeddeddigitale

I dispositivi di I/O digitale Ethernet della serie E-DIO24 dispongono di 24 canali per il pilotaggio di relè e di un canale contatore, che li rendono ideali per le applicazioni di monitoraggio e controllo remoto basate sulla rete. Versione OEM disponibile per applicazioni embedded. Il dispositivo di I/O digitale E-DIO24 è ideale per le applicazioni basate sulla rete e per il monitoraggio e il controllo a distanza. Il dispositivo offre 24 canali high-drive per il pilotaggio di relè e un canale contatore. Il dispositivo E-DIO24 è funzionalmente equivalente ai dispositivi della serie USB-DIO24 e USB-1024, facilitando la migrazione delle applicazioni Interfaccia Ethernet L'E-DIO24 è dotato di una porta di comunicazione ad alta velocità integrata. Gli utenti possono accedere in remoto al dispositivo e configurarlo con un software via Internet. I/O digitali L'E-DIO24 dispone di 24 linee di I/O digitali configurate come tre porte a 8 bit. Gli utenti possono abilitare un bit digitale configurato per l'uscita a cambiare stato quando viene stabilita o interrotta una connessione con l'host.I dati possono essere trasferiti a velocità fino a 5kS/quando il dispositivo e l'host sono collegati tramite Ethernet alla stessa rete locale.Il throughput tipico dipende dal sistema.Tutte le linee DIO sono tirate in alto per impostazione predefinita a 5 V tramite resistenze da 47 kΩ attraverso tre ponticelli sulla scheda. Ogni ponticello configura una porta digitale a 8 bit e può essere facilmente modificato in pull-down. Ingresso contatore Il pin del contatore di eventi a 32 bit conta gli impulsi TTL e accetta ingressi di frequenza fino a 10 MHz. Gli utenti accedono al contatore utilizzando il pin condiviso con la porta digitale 2bit 7 (P2D7).
