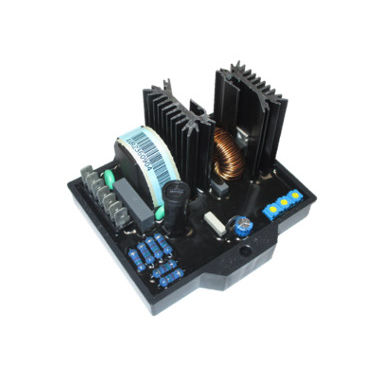

Regolatore di tensione analogico ASR

Il moderno regolatore elettronico ASR (Analogic Simplified Regulator) permette di avere una precisa regolazione di tensione, una estrema facilità di utilizzo e possiede una protezione per bassa velocità. Il regolatore ASR è un sistema contro reazionato nel quale la variabile mantenuta costante è la tensione d’uscita dell'alternatore. Tale tensione, dopo un conveniente condizionamento, viene comparata con un segnale stabilizzato in tensione, temperatura ed invecchiamento, il quale produce un segnale di errore che, opportunamente amplificato e compensato, produce a sua volta un livello di controllo che entra in un modulatore di larghezza di impulso. L'uscita di tale modulatore fa condurre un SCR con produzione continua di tensione di eccitazione, la quale, essendo sottoposta alla conversione elettromagnetica prodotta dal funzionamento del generatore, si trasforma in tensione di uscita del generatore. Questo regolatore è specifico per la serie ES ed ET
