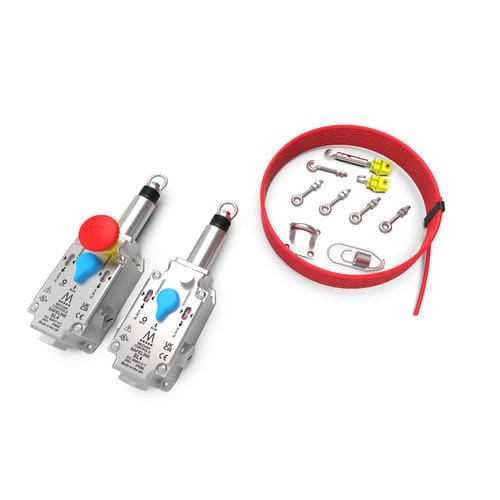

Interruttore multipolare SafeLine 4

SIL 3IP69Kmeccanico

- Meccanismo a modalità positiva - Per un aggancio immediato dei contatti - Arresto a fungo opzionale E|Stop - Doppio indicatore di stato per facilitare il tensionamento - Quattro serie di contatti - 2NC + 2NO o 3NC + 1NO - Classificazione IP69K L'interruttore SL4 è dotato di un collegamento meccanico positivo tra i contatti dell'interruttore e il meccanismo della fune metallica, in conformità alla norma IEC 60947-5-1. L'interruttore SL4 viene messo in condizione di funzionare pretensionando la fune e utilizzando un dispositivo di tensionamento/pinza che blocca la fune e poi si aggancia ai golfari dell'interruttore. La tensione corretta può essere osservata osservando gli indicatori di tensione su entrambi i lati della custodia. Una volta tensionati, i blocchi di contatti dell'interruttore possono essere impostati sulla condizione operativa (contatti di sicurezza chiusi, contatti ausiliari aperti) portando l'interruttore blu in posizione "marcia"; a questo punto la macchina/il relè di sicurezza è pronto a funzionare. Quando si tira/preme l'E-stop rosso o si rompe (perdita di tensione) la fune, i contatti di sicurezza si aprono e i contatti ausiliari si chiudono. L'SL4 è bloccato meccanicamente e può essere riportato alla condizione operativa solo ruotando l'interruttore di ripristino blu in posizione "marcia", come richiesto dalla norma ISO13850.
