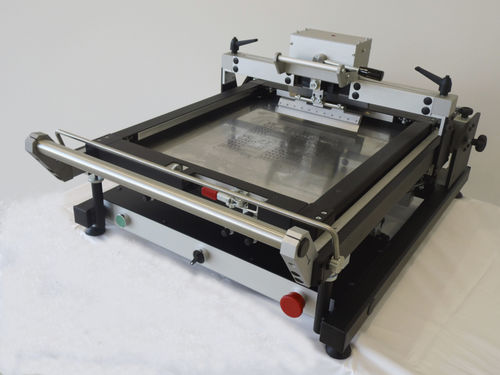

stampante stencil guidata da tergivetro S20
Dati tecnici
Dimensione del telaio
max. 550 x 470 mm
Telaio di tensionamento rapido - 4 volte
possono essere accettati altri tipi di cornici
Dimensione del PCB
max. 400 x 375mm
Area di stampa
max. 350 x 340 mm
Guida del tergivetro
Quides lineare
Trasmissione a tergicristallo
Manualmente
Passaggio del tergivetro
doppio tergipavimento manuale reversibile
Supporti universali per lama in metallo o in gomma
inclinazione regolabile del tergipavimento 0 - 60°
pressione di contatto del tergipavimento regolabile 0 - 200 N
Stampa
Schede mono o bifacciali
Abbassamento del tavolo
abbassamento automatico del tavolo / Z=10 mm
velocità di abbassamento regolabile 0,2 - 4 mm/s
pressione di contatto della tavola regolabile 0 - 450 N
Tabella - Regolazione X, Y / theta
+/- 12 mm / +/- 2,7°
Gamma Off-Contact ( Z-Axix )
0 - 24 mm
Precisione di regolazione della tabella
+/- 0,01 mm
Fornitura
Aria compressa 6 bar
Dimensioni e peso
860 x 650 x 380 mm / 75 kg
Area di applicazione
adatto per la produzione di piccoli e medi volumi
serigrafia o stencilprinting di colla, pasta per saldare o altre sostanze
qualificato per componenti a passo fine
passo minimo dei tamponi 0,4mm
---
