Strumento a 5 cifre nel contenitore 48x48 per conteggio da encoder incrementale di tipo bidirezionale.

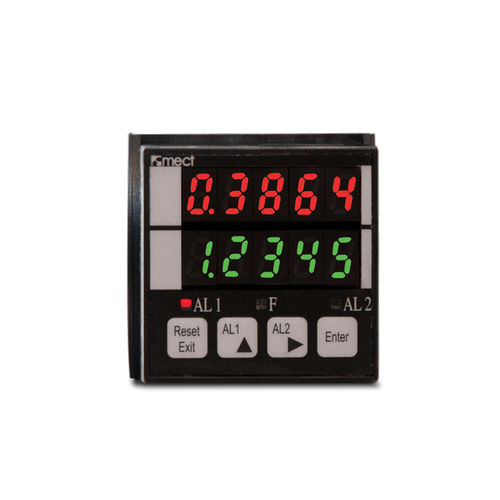

Il modello di contaimpulsi MPCIB20 M1 é uno strumento adibito al conteggio, posizionamento o misura tramite encoder incrementale di tipo bidirezionale.
Il contaimpulsi offre le seguenti funzioni:
doppio display: display superiore (rosso) per conteggio e display inferiore (verde) per set point oppure conteggio totale
memorizzazione del dato allo spegnimento
conteggio su 5 cifre
ingressi da encoder, sensori amplificati NPN, PNP
2 relè di allarme in contatto (SR2) oppure 1 relè di allarme in scambio (SR1F)
programmazione di una cifra di preset
fattore di divisione programmabile da 1 a 65535
fattore di moltiplicazione programmabile da 1 a 65535
possibilità di lettura su 1, 2 o 4 fronti della frequenza di ingresso
1 ingresso di conteggio e un ingresso di controllo up/down
2 ingressi di conteggio indipendenti A e B con funzione A + B o A - B.
programmazione allarmi: a finestra, soglia, soglia con blocco conteggio, automatico per conteggio up, automatico per conteggio
Caratteristiche
Alimentazione trasduttori: 14Vdc/60 mA non regolato
Frequenza max di ingresso totaliz.: 40KHz
Uscita a relè: 5A / 250Vac
Alimentazione: 90÷260 Vac/Vdc, 20÷30Vac/Vdc
Potenza assorbita: 2W
Temperatura max di funzionam.: 50 °C
Altezza cifre: 8mm read out (rossi) - 8mm set point (verdi)
Dimensioni: 48x48 (96 mm.di profondità)
Dima di foratura: 44,5 mm (h) x 44,5 mm (l)
Peso: 250 gr.
Fissaggio: con staffe
