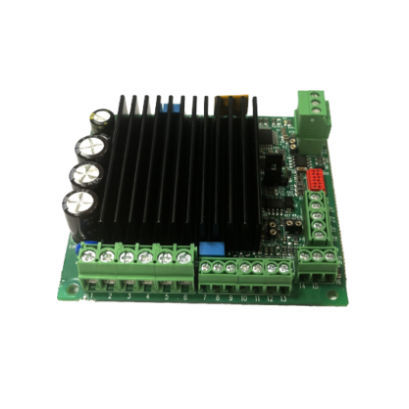

Comando per attuatore lineare lineare

Descrizione
Scheda elettronica per due attuatori lineari sincronizzati. Progettata per pilotare due attuatori in parallelo utilizzando la sincronizzazione basata sul segnale di feedback a impulso degli attuatori. La sincronizzazione è mantenuta mediante un aggiustamento automatico della velocità durante il movimento; se uno sbilanciamento non può essere compensato i motori vengono arrestati dalla scheda per evitare stress meccanici e danni. La scheda integra limitazione di corrente, limitazione della temperatura dello stadio di potenza e può essere espansa per la comunicazione Modbus.

Funzioni principali

• Progettata per guida parallela sincronizzata di 2 attuatori
• Sincronizzazione tramite segnale di feedback a impulsi degli attuatori
• Aggiustamento automatico della velocità durante il movimento per mantenere la sincronizzazione
• Arresto automatico del motore in caso di squilibrio irreversibile per prevenire danni meccanici
• Limitazione di corrente e limitazione della temperatura dello stadio di potenza
• Controllo della velocità
• Controllo uscita freno motore
• Rampe di accelerazione e decelerazione
• Controllo del limite di corsa
• Possibilità di espansione per comunicazione Modbus

Valori tecnici

• Temperatura di funzionamento -20°C / +60°C
• Comunicazione Modbus RTU (RS458)
• Guida parallela sincronizzata per due attuatori
• Limitazione corrente e temperatura
• Controllo della velocità e gestione delle rampe
• Controllo uscita freno motore
• Controllo del limite di corsa

Area download (elementi disponibili)

• Modulo di configurazione
• Brochure
• Software e manuali

Specifiche tecniche

• Funzione: Scheda elettronica per due attuatori lineari sincronizzati
• Attuatori previsti: due attuatori in parallelo con sincronizzazione tramite feedback a impulsi
• Tensione/corrente: per attuatori lineari 12–48 V e 10–15 A per attuatore (come indicato)
• Protezioni: limitazione di corrente, limitazione della temperatura dello stadio di potenza, arresto motore in caso di squilibrio non risolvibile
• Controlli: controllo velocità, rampe di accelerazione/decelerazione, limite di corsa, controllo uscita freno motore
• Comunicazione: espandibile per Modbus RTU (RS458)
• Intervallo di temperatura di funzionamento: -20°C a +60°C
