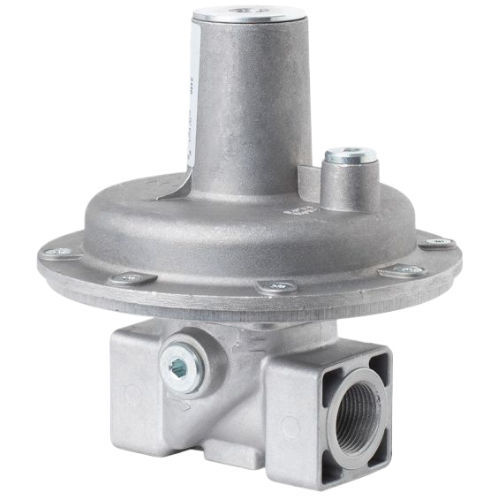

Valvola di sicurezza per gas SL 5

per ariaper condottoper serbatoio

Lo scopo principale della valvola di sicurezza SL 5 è quello di scaricare piccoli aumenti di pressione e quantità nel sistema controllato per evitare l'attivazione della valvola di sicurezza. La valvola di sicurezza SL 5 è adatta per piccole quantità di pressione e per applicazioni semplici. Per applicazioni più impegnative si consiglia l'uso della valvola di sicurezza SL 10. La valvola di sicurezza SL 5, caricata a molla, viene utilizzata per ridurre i picchi di pressione di breve durata davanti a sistemi di consumo di gas o per prevenire un aumento di pressione inammissibile in caso di quantità di gas in aumento. La valvola di sicurezza SL 5 è composta dall'alloggiamento dell'attuatore e dall'unità funzionale "unità di controllo". Quando è aperta, il gas fluisce attraverso l'alloggiamento dell'attuatore in direzione della freccia. Attraverso il collegamento interno alla linea di misura, la pressione da monitorare viene condotta alla base della membrana di comparazione della valvola di sicurezza. Questo confronta il valore effettivo con la variabile di riferimento data dalla forza della molla del setpoint. Il valore nominale richiesto viene regolato tramite la vite di regolazione. Se il valore di setpoint viene superato, l'unità di misura solleva l'elemento di controllo finale e consente l'uscita del gas attraverso la linea di sfiato.
