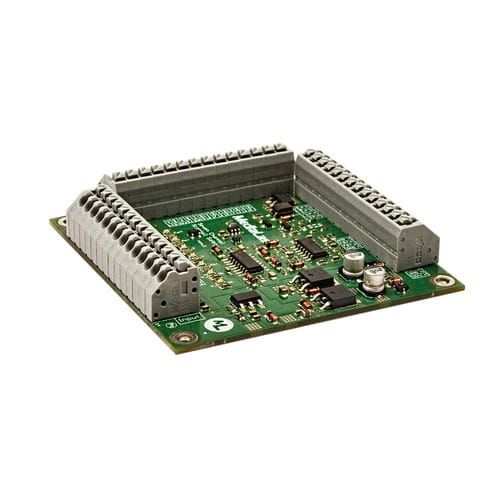

Controllore per laser SafeGuard Pro

Scheda di sicurezza Scan fail "SafeGuard Pro" secondo 60825-1 Il SafeGuard Pro è presente anche in caso di guasto delle unità galvaniche XY per ripristinare la sicurezza del laser il più rapidamente possibile. La scheda può essere integrata praticamente in qualsiasi sistema galvanico per il quale sono disponibili i segnali di feedback Poiché un sistema di deflessione può emettere un raggio laser stazionario in caso di guasto, tutti i laser devono essere spenti automaticamente o soppressi, per evitare di aumentare la classe laser dell'attrezzatura laser. Ciò implica che i segnali di feedback che sono normalmente messi a disposizione dai galvoazionamenti siano rilevati e letti. Se vengono rilevati assi galvanici fermi, tutte le linee di modulazione vengono spente entro un periodo di attesa di circa 20ms e le emissioni laser vengono così azzerate. Se non ci sono linee di modulazione disponibili sui laser, allora è possibile impostare un commutatore meccanico del raggio tramite un'uscita dell'otturatore, che blocca il raggio laser. Così la norma EN 60825-1 è soddisfatta in entrambi i casi Le uscite di modulazione sono attivate. Ciò significa che se c'è un'interruzione dell'alimentazione, i laser si spengono automaticamente Per la manutenzione, è disponibile un ingresso "Override" che sospende la funzione di sicurezza. Inoltre, c'è un ingresso "Interlock" sulla morsettiera, che può essere utilizzato per il controllo remoto, per integrare, ad esempio, un interruttore di arresto di emergenza. Se l'ingresso rimane aperto, l'uscita del laser viene spenta. Se l'ingresso è ponticellato, allora i segnali di modulazione sono approvati.
