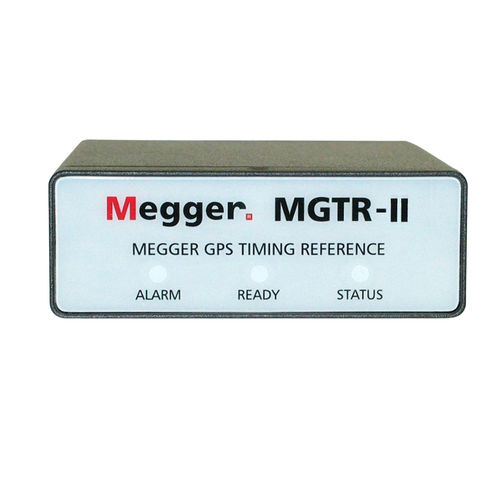

Ricevitore di codici temporali MGTR-II

GPSsatellitedi riferimento

Il riferimento di temporizzazione GPS MGTR-II è un ricevitore satellitare GPS portatile di piccole dimensioni e leggero, progettato specificamente per eseguire test end-to-end degli schemi di protezione della linea con i sistemi di test per relè Megger SMRT, MPRT e PULSAR. MGTR-II fornisce un impulso di uscita programmato (POP) preciso, con una risoluzione di 100 nanosecondi. Questo impulso di uscita fornisce una sincronizzazione trigger di due o più sistemi di test SMRT, MPRT o PULSAR a meno di ±1 µ sec dell'UTC (Universal Time Coordinated, tempo coordinato universale). Lo strumento MGTR-II è costituito da un ricevitore di temporizzazione GPS a 12 canali integrato con logica di interfaccia e temporizzazione proprietaria controllata da microprocessore e in grado di rilevare tutti i satelliti GPS disponibili. La logica di interfaccia e temporizzazione controllata da microprocessore elabora informazioni precise sui tempi. Inoltre, MGTR-II fornisce un messaggio di tempo seriale standard a 1 impulso al secondo (PPS) e un messaggio ASCII, un tag temporale per gli eventi esterni, un segnale di uscita del codice orario seriale IRIG-B e, soprattutto, un impulso di uscita programmabile per l'esecuzione di test end-to-end. L'unità viene fornita con un cavo lungo 50 piedi (15,2 m) ad alta immunità ai disturbi e ad alte prestazioni per tutte le condizioni atmosferiche con un preamplificatore a bassa rumorosità integrato. L'antenna è dotata di un supporto per antenna alto 4 pollici (10,16 cm). È possibile controllare lo strumento MGTR-II tramite una connessione seriale RS-232 standard e il software fornito, che consente anche di controllare e comunicare con l'unità.
