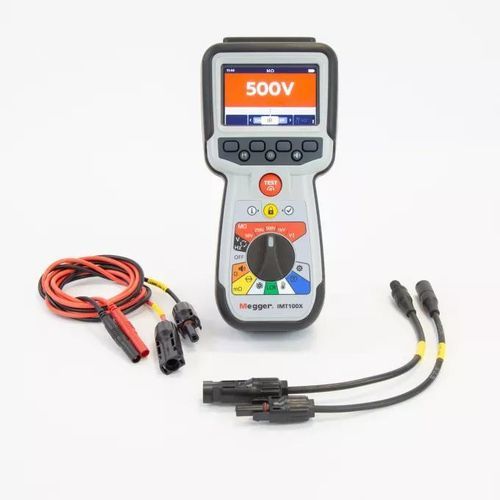

Tester multifunzione IMT100

di isolamentodi continuitàelettrico

Panoramica
La famiglia IMT100 (IMT100 e IMT100X) è un tester portatile multifunzione che integra misure di bassa resistenza (DLRO), continuità e resistenza di isolamento in un unico strumento. Progettato per cantieri industriali e interventi su impianti fotovoltaici in copertura, supporta metodi a 2, 3 e 4 terminali e ha custodia IP54. La variante IMT100X aggiunge Bluetooth Low Energy (BLE) per lo streaming sicuro su CertSuite Asset.

Caratteristiche principali

• Tre funzioni in un unico strumento: DLRO (bassa resistenza), continuità e resistenza di isolamento.
• Resistenza di isolamento fino a 200 GΩ con risoluzione 0,1 kΩ.
• Rilevamento rapido di circuiti sotto tensione e blocco test per evitare danni se collegato a circuiti alimentati o tra fasi.
• Display grafico a colori per uso intuitivo e test go/no-go.
• Progettazione IP54 per uso su tetti e cantieri; fornito con valigetta industriale.
• Memoria interna fino a 256 test e esportazione via USB.

Test connessi (IMT100X)
L'IMT100X offre connettività BLE per streaming sicuro e integrazione con CertSuite Asset per gestione sito, report e certificazione. Capacità connesse:

• Streaming in diretta dei risultati durante la misura.
• Organizzare i risultati per sito, stringa o asset e usare template per test ripetitivi.
• Accesso ai risultati tramite app mobile CertSuite Asset o account web.
• Comunicazione Bluetooth sicura e senza cavi; CertSuite Asset Lite incluso con opzione di upgrade.

Alimentazione e batteria

• Fornito con sei celle NiMH ricaricabili e caricabatterie di rete (>1200 test di isolamento o continuità per carica).
• Compatibile con sei batterie alcaline 1,5 V (AA), al litio 1,5 V (LiFeS2) o NiMH 1,2 V quando richiesto.

Funzioni di misura e intervalli

• Test di isolamento: tensioni selezionabili 50 V, 250 V, 500 V e 1 kV e tensione variabile selezionabile.
• Terminale guard per rilevamento corrente di dispersione (risoluzione 0,1 μA) per ridurre errori di misura.
• Modalità isolamento: IR, PI (1–10 min), DAR (es. 30 s / 60 s), test temporizzati T(s) 1–10 min, 3P trifase.
• Continuità: correnti di prova 20 mA o 200 mA; modalità unidirezionale, bidirezionale e trifase.
• DLRO: campo mΩ con corrente di prova 200 mA; modalità manuale/auto e uni/bi direzionale, oltre a DLRO trifase.
• Misura della temperatura e compensazione; termocoppia fornita tipo T di default (configurabile J e K).

Accessori e cavi forniti
Fornito con set completo di cavi di prova staccabili e accessori intercambiabili: connettori PV, sonda remota, set di cavi per isolamento, clip/sonde Kelvin per DLRO e sonda di temperatura.

Sicurezza, norme e applicazioni

• Conforme a IEC 61010 e EMC IEC 61326; copertura IEC 62446 per PV quando usato con accessori richiesti.
• Conforme a UN ECE R100 per test su veicoli ibridi/elettrici.
• Classificazione CAT III 600 V fino a 3000 m e tensioni di sistema fino a 1000 V AC/DC.
• Progettato per impianti fotovoltaici, messa in servizio industriale, manutenzione e verifica.

Firmware, aggiornamenti e archiviazione
Il firmware è aggiornabile dall'utente via USB; lo strumento può eseguire aggiornamenti automatici se è presente un pacchetto. I test memorizzati sono esportabili via USB; le versioni firmware/GUI/misura sono documentate con i pacchetti di aggiornamento quando applicabile.

Diagnostica e risoluzione problemi
Avvisi integrati e guida per condizioni comuni: perdita di connessione durante il test, errore di esportazione, fusibile guasto, batteria scarica/errore di carica e blocchi rilevati per presenza di tensione. Soglie di blocco impediscono i test se viene rilevata tensione oltre i limiti configurati (blocco tipico a 20 V; blocco di isolamento configurabile a 20 V, 30 V, 50 V o 75 V).

Documentazione e supporto
Datasheet e manuale utente forniti. Ulteriore documentazione tecnica e supporto disponibili online.

Specifiche tecniche

• Famiglia modelli: IMT100 / IMT100X
• Resistenza di isolamento: fino a 200 GΩ (risoluzione 0,1 kΩ)
• Tensioni di prova isolamento: 50 V, 250 V, 500 V, 1 kV; variabile selezionabile
• Risoluzione guard: 0,1 μA
• Correnti continuità: 20 mA, 200 mA
• Corrente DLRO: 200 mA (campo mΩ)
• Modalità isolamento: IR, PI, DAR, T(s), 3P
• Compensazione temperatura: termocoppia tipo T fornita (configurabile J/K)
• Archiviazione: fino a 256 test, esportazione via USB
• Connettività: Bluetooth Low Energy (IMT100X solo)
• Batteria: 6 × NiMH ricaricabili; compatibile con AA / LiFeS2
• Protezione: IP54
• Conformità: IEC 61010, EMC IEC 61326, IEC 62446 (PV con accessori), UN ECE R100
• Tensioni utilizzabili: fino a 1000 V AC/DC; CAT III 600 V fino a 3000 m
• Accessori inclusi: cavi staccabili, clip/sonde Kelvin, connettori PV, sonda remota, sonda temperatura, valigetta
