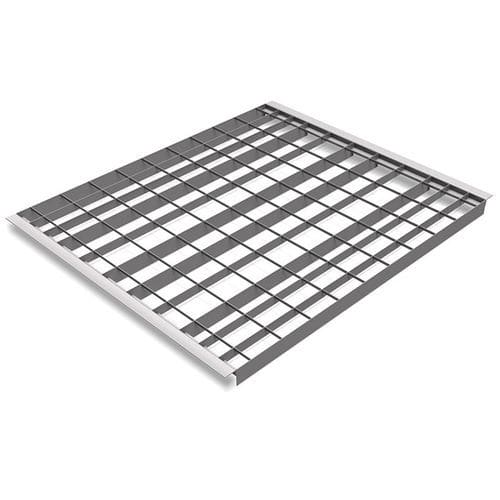

Impalcato per scaffalatura in maglia metallica

Panoramica del prodotto
Griglia modulare per scaffalature progettata per ottimizzare la posizione delle sbarre portanti in funzione del carico. I moduli prevedono sbarre portanti di altezza variabile per aumentare la capacità dove è prevista una maggiore portata e ridurre il peso dove il carico è minore. Ottimizzata per pallet euro e mezzo pallet, posizionati longitudinalmente o trasversalmente, e per carichi uniformemente distribuiti.

Vantaggi del MEISER Modul

• Profilo a Z per l'inserimento della griglia (altezza di montaggio sovrapposta max. 2 mm)
• Scelta chiara della categoria di carico (vedi dati tecnici)
• Disposizioni standard per lunghezze scaffale: 1800 mm (2 parti), 2700 mm (3 parti), 3600 mm (4 parti)
• Consegna rapida per prodotti standard (piccole quantità su chiamata in 48 h)
• Sezione aperta > 90% — idonea per impianti sprinkler
• Bassa deformazione sotto carico (< L/200) — conforme a DIN EN 15635
• Basso peso e design economico
• Determinazione semplice del carico massimo per scaffale

Dati tecnici
Vengono prodotti tre tipi di griglia, ciascuno offerto in sei categorie di carico. Il lato orizzontale del profilo a Z è 40 mm per tutti i tipi. Larghezza tipica della griglia: 890 mm. Le varianti disponibili sono elencate di seguito (portata | altezza libera/profondità vano | larghezza griglia | altezza griglia | spessore materiale | maglia BB / CB):

• 1250 kg | 900 (895) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 950 (945) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 1000 (995) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1000 kg | 900 (895) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 950 (945) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 1000 (995) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 800 kg | 900 (895) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 950 (945) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 1000 (995) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 500 kg | 900 (895) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 950 (945) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 1000 (995) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99

Esempio di impiego
Esempio: 3 griglie MEISER Modul, 995 x 890 mm, zincate a caldo, ciascuna con portata massima di 1.000 kg. Il design del modulo supporta lo stoccaggio di pallet euro e mezzo pallet nelle disposizioni mostrate.

Specifiche tecniche

• Marca: MEISER
• Tipo di prodotto: modulo griglia per stoccaggio su pallet (pallet euro e mezzo pallet)
• Lato orizzontale del profilo a Z: 40 mm
• Altezza di montaggio in sovrapposizione: max. 2 mm
• Sezione aperta > 90% — idonea per impianti sprinkler
• Deformazione sotto carico < L/200 (DIN EN 15635)
• Tre tipi di griglia, ciascuno in sei categorie di carico
• Configurazioni tipiche: 1800 mm (2 parti), 2700 mm (3 parti), 3600 mm (4 parti)
• Fasce di carico: 1250 / 1000 / 800 / 500 kg per griglia
• Larghezza griglia: 890 mm
• Altezze griglia: 60 mm, 55 mm, 50 mm a seconda della categoria
• Spessore materiale: 1,7 mm (gruppo di carico più alto), 1,5 mm (altri gruppi)
• Opzioni di maglia: BB 66(99) mm e CB 66 mm o CB 99 mm a seconda del tipo
