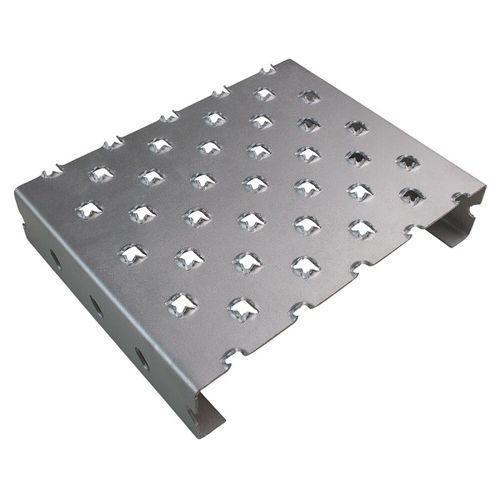

Grigliato in acciaio galvanizzato Drainstep RH 3

in lamierain acciaioin lamiera

Informazioni sul prodotto
La griglia profilata in lamiera MEISER Drainstep RH3 è stata perfezionata nel 2013. Progettata in base alla norma EN ISO 14122-2, garantisce una protezione aumentata contro la caduta di oggetti attraverso la griglia (sfera ≥ 20 mm) mantenendo una elevata sezione libera. La disposizione inclinata delle sbarre e la nuova dimensione della maglia assicurano un ottimo drenaggio e un'elevata rigidità trasversale.

Dati tecnici
Dimensioni
Materiale | Spessore lamiera | Valutazione RH
Acciaio grezzo / zincato a caldo [DD11] | 2,0 / 2,5 | R11
Acciaio zincato Sendzimir [DX51] | 2,0 / 2,5 | R11
Larghezze preferite: 200 / 300 / 312 / 324 / 333 mm
Altezze preferite: 40 - 150 mm (altre altezze su richiesta)
Lunghezze: max. 8.000 mm
Divisore di lunghezza: 42,5 mm
Misure o materiali speciali su richiesta. Tutte le dimensioni in mm.

Accessori / Fissaggi

• BPR Rondelle T03: Parte superiore fusa per tutte le forme Stepbloc e Drainstep con foro svasato per viti a testa svasata (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F: Set composto da perno di fissaggio, Rondelle T03 e vite a testa svasata con dado lungo pressato.
• BPR Morsetto universale: Morsetto in fusione per montaggio dal basso; disponibile in diverse versioni.

Riferimenti / Esempi d'uso

• Audi, Ingolstadt
• Sistema parcheggio Mizal
• Audi, Neckarsulm

Specifiche tecniche

• Nome prodotto: Drainstep RH3
• Sviluppato: 2013
• Norma di progettazione: EN ISO 14122-2
• Protezione contro la caduta: sfera ≥ 20 mm
• Sezione libera: ≈ 70 %
• Larghezza massima delle aperture: ≤ 20 mm
• Drenaggio: ottimo
• Rigidità trasversale: elevata grazie alle sbarre inclinate e alla nuova maglia
• Materiali: acciaio grezzo / zincato a caldo (DD11) o acciaio zincato Sendzimir (DX51)
• Spessori lamiera: 2,0 / 2,5 mm
• Valutazione antiscivolo: R11
• Larghezze preferite (mm): 200, 300, 312, 324, 333
• Altezze preferite (mm): 40–150 (altre altezze su richiesta)
• Lunghezze: fino a max. 8.000 mm
• Divisore di lunghezza: 42,5 mm
• Disegni tecnici disponibili
• Misure e materiali speciali disponibili su richiesta
